在光華商場，時間的流速似乎總比外面快一些。身為金日鑫蘋果電腦維修中心的一員，我們每天都在與各種「數位急診」賽跑。然而，有些案件從一開始，就注定不平凡。
一則來自專案經理的緊急求救
8月3號下午，我們的官方LINE帳號（@Golds3）跳出了一則預約訊息。對方是陳先生，一位專案經理，字裡行間透露著極度的焦慮。
他的電腦是 2019 年款 16 吋 MacBook Pro (型號 A2141)，在毫無預警下徹底罷工，無法開機，所有工作檔案和家庭回憶都被鎖在裡面。
「電腦裡的資料對我來說，比電腦本身重要太多了。」這是他反覆強調的一句話。
在找到我們之前，陳先生幾乎問遍了台北的 Mac 維修店家。他深知，在官方維修管道，主機板故障通常意味著「整版更換」，這等同於宣判資料死刑。他需要的不是零件更換，而是一場能保全他數位心血的救援。
最終，他注意到了我們的 蘋果 IRP 授權零件獨立維修中心 認證，這給了他一線希望。
對我們而言，這不僅是一次維修委託，更是一份沉甸甸的信任。我們深知，這背後是一位專業人士對我們「晶片級維修」與「資料救援」能力的期望！

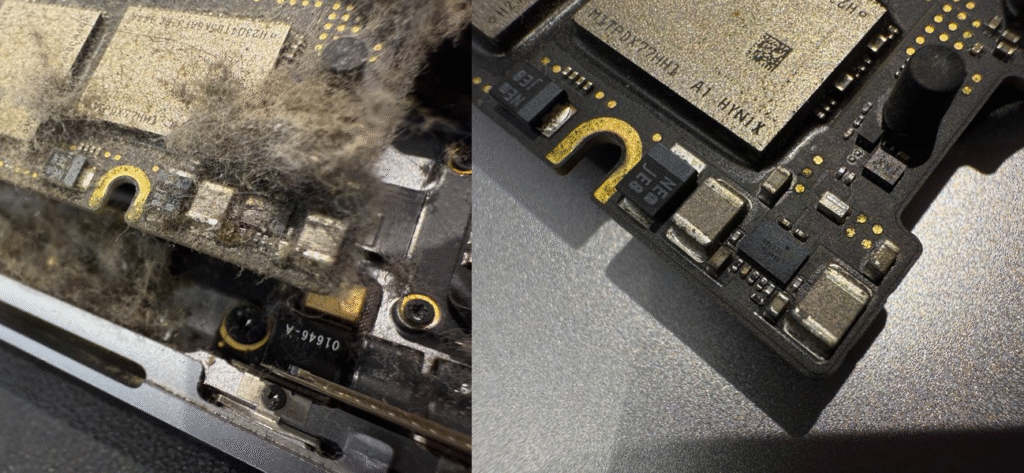

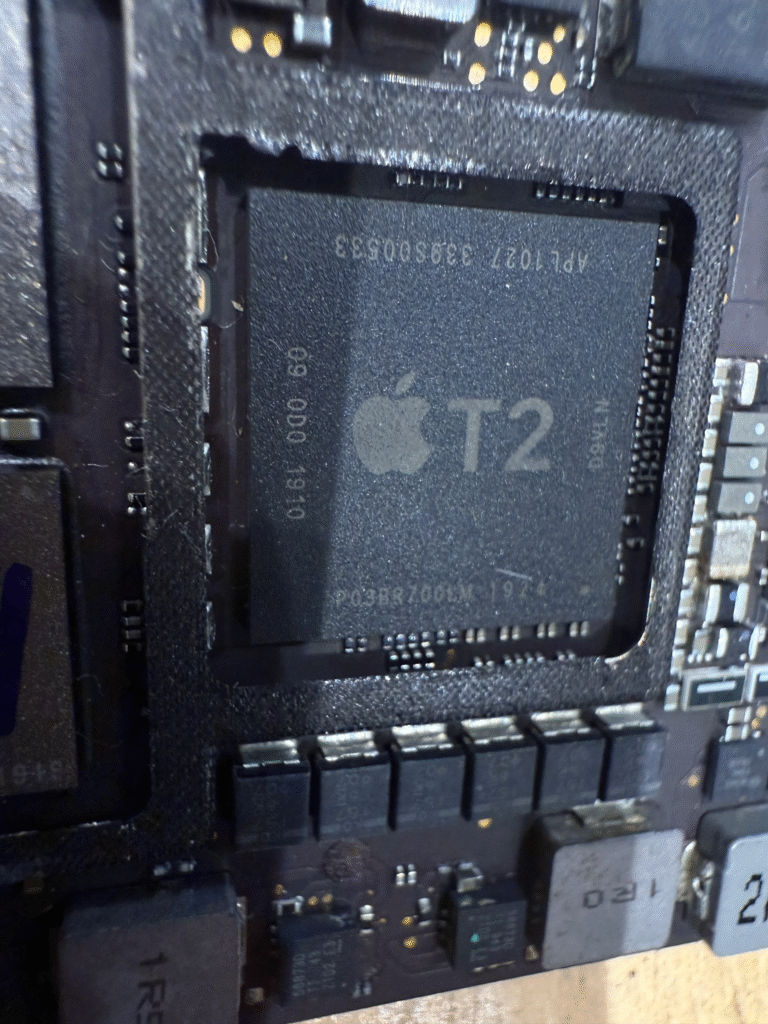

初步診斷：A2141的「供電迴路T2晶片安全協定與SSD硬碟顆粒堆積灰塵的過熱晶片損壞」
隔日中午，陳先生帶著他心愛的 MacBook Pro 來到我們位於光華商場的店面。我們經驗豐富的工程師心裡已經有了底。A2141 是一款性能強大的機器，但其高度整合的設計也使其有幾個著名的脆弱點。
- 排除電池故障：我們首先排除了相對單純的電池問題 。

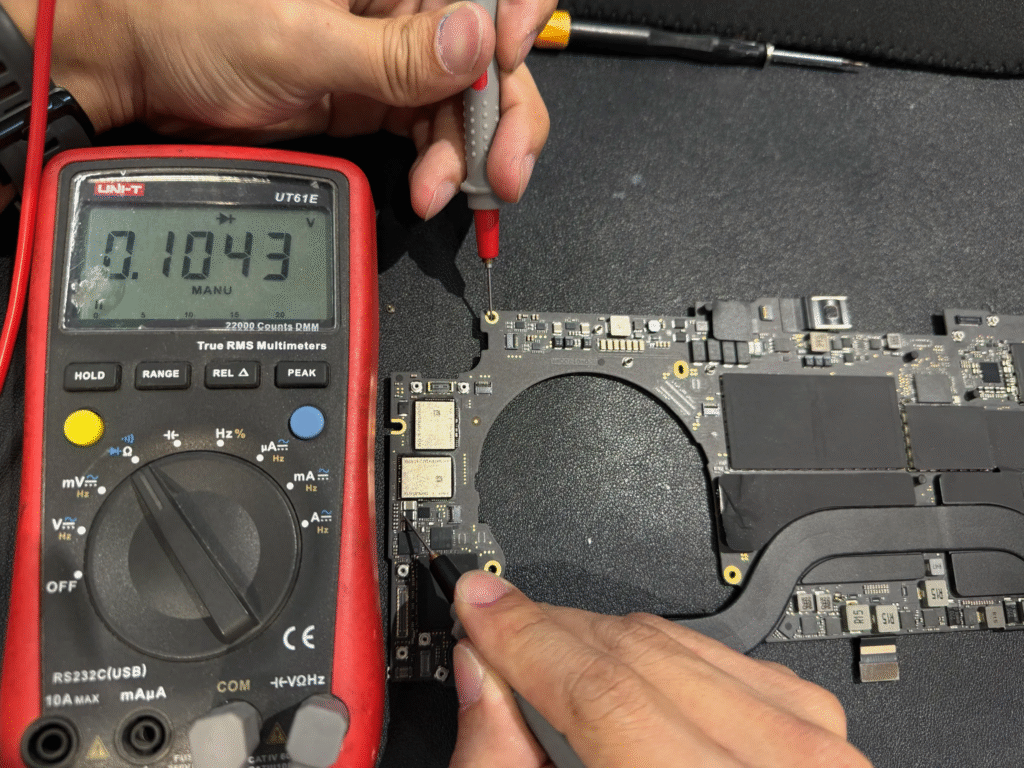

- 確認主板短路：透過電表測量，我們發現主機板存在短路 。
這正是 A2141 機型最棘手的問題之一。在最壞的情況下，短路可能直接損毀焊接在主機板上的 NAND FLASH快閃記憶體晶片。
一旦發生，資料將永難復原 。
我們向陳先生透明地解釋了所有可能性，並提供了詳細的檢測流程、報價與潛在風險 。我們承諾，首要目標是在修復機器的同時，盡一切可能保全他視若珍寶的資料。在取得他的完全理解與同意後，這場珍貴的資料救援行動正式展開。
MacBook Pro A2141 主機板晶片級維修流程
這台MacBook Pro被送進了我們專業的維修工作區。這不是簡單的模組更換，而是一場需要在顯微鏡下進行的精密手術。我們的目標，是盡快找到那個導致整台電腦癱瘓的「元兇」，並確保完修後的穩定性。
第一步：維修前置作業

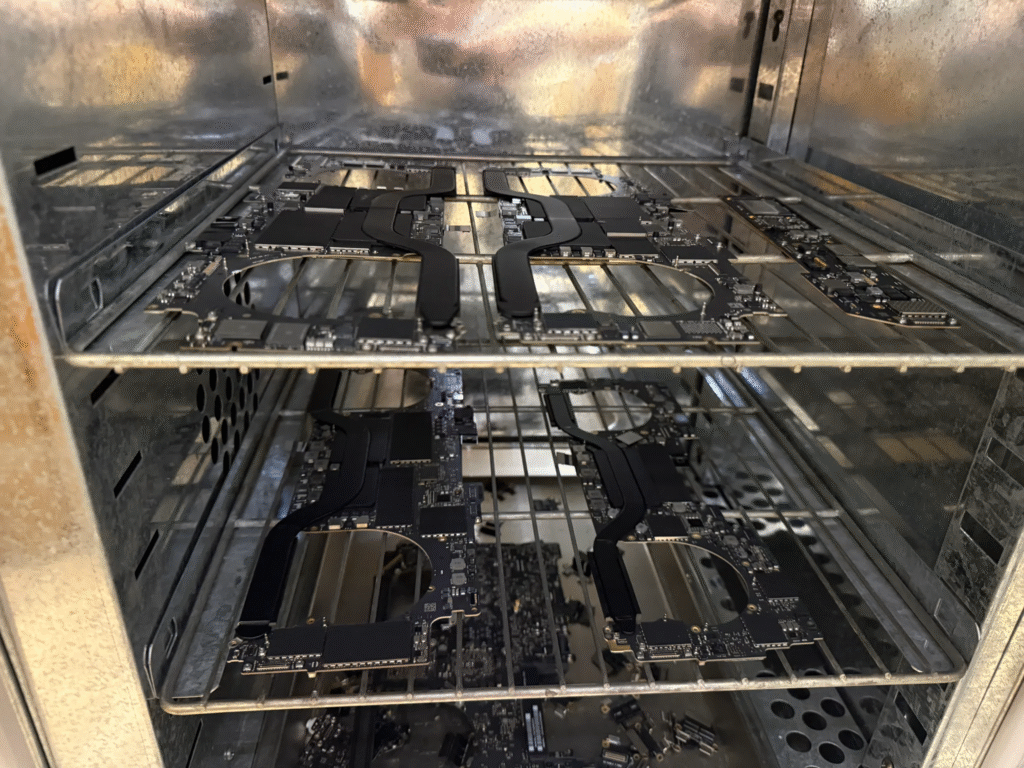

為提升修復良率與避免PCB表層鼓泡，避免 PCB 板在維修中產生肉眼看不見的損傷，我們首先會將主機板放入工業級烤箱進行烘烤，穩定其物理特性，並開始查找主機板的供電異常的故障，當然優先層級就是先檢查各主機板供電狀況
第二步：追蹤神經網路 (I2C 匯流排)
SMC (系統管理控制器) 就像 Mac 的大腦，它透過 I2C 這套「神經網路」與各個硬體溝通 。我們沿著電路圖，優先檢查與 SSD 硬碟溝通的
SMC_I2C_”6″_G3H 這條永遠通電的線路 。
功能區塊: 固態硬碟 (SSD) 狀態監控 。
電壓域: G3H (G3 Hot)，表示即使關機，只要有電就會持續運作 。
從機設備: SSD 0 (位址 0x6E) 與 SSD 1 (位址 0x6F) 。
經過沿路排查，我們終於鎖定了故障點就在這組供電線路上。

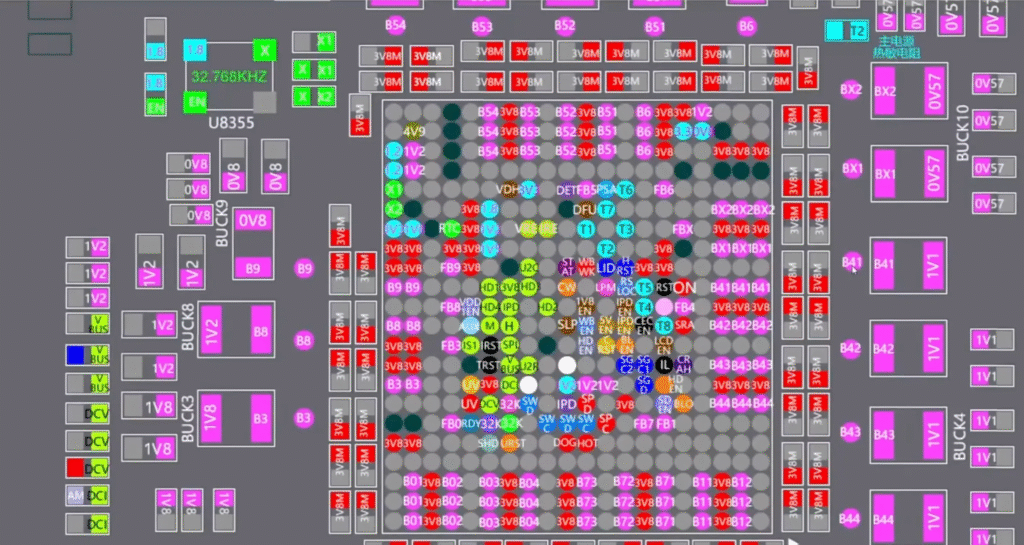

主電源的三種供電形式
這顆主電源主要透過以下三種方式產生或轉換供電：
- Buck（降壓）供電：
- 主要任務： 這是主電源最重要、最核心的任務之一。
- 電路特徵： 從電路佈局上可以觀察到，大量的 Buck 電感 密集地圍繞在主電源晶片周圍。
- 功能： 將一個較高的電壓（例如 3.8V）轉換為較低的電壓（例如 1.2V）。
- LDO（低壓差線性穩壓器）供電：
- 產生位置： 在主電源晶片的內部產生多路不同的電壓。
- 功能： 提供穩定、乾淨的電源給需要精密電壓的電路部分。
- 開關轉換供電（Switch Conversion）：
- 工作原理： 這是一種內部電路的「再利用」。它會將已經由 Buck 電路產生的電壓（例如 1.2V）重新導回到晶片內部的特定焊盤。
- 目的： 回到晶片內部後，這個電壓會被用作其他特定功能的電源輸出，例如文中提到的 “pictures a BUT”（此處原文可能有誤，但意思是指為另一個特定模組供電）。本質上是一種電壓的二次分配或轉換。

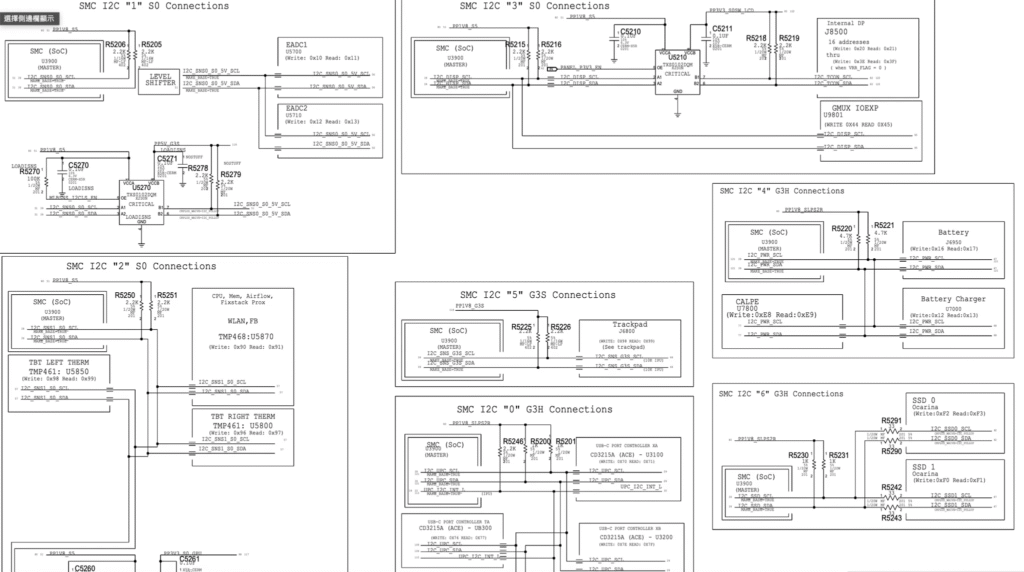

SMC (System Management Controller) 與周邊各種硬體之間透過 I2C (Inter-Integrated Circuit) 匯流排進行通訊的連接方式。
電路整體概述
這張圖的核心是 SMC，它在蘋果設備中扮演著類似於主機板 “南橋” 或 “EC” (Embedded Controller) 的角色。SMC 負責管理各種低階硬體功能，例如：電源管理、電池充電、散熱風扇控制、狀態指示燈、以及監控各種感測器（如溫度、電流）等。
為了與這些不同的硬體溝通，SMC 使用了多個獨立的 I2C 匯流排。I2C 是一種雙線式串列通訊協定，只需要兩條線路：
- SDA (Serial Data): 串列資料線
- SCL (Serial Clock): 串列時脈線
1. SMC_I2C_1_S0
- 功能區塊: 電源狀態監測。
- 電壓域:
S0結尾表示這個匯流排只在系統完全開機 (S0 Power State) 時才工作。 - 從機設備:
- EADC1 (位址 0x70): EADC 很可能是 “Embedded Analog-to-Digital Converter” 的縮寫，用於將類比訊號（如電壓、電流）轉換為數位訊號，讓 SMC 讀取。
- EADC2 (位址 0x72): 功能同上，監測另一組類比訊號。
- U5270 (ISL6259 – 位址 0x78): 這是一顆電源管理晶片，
CRITICAL的標示說明它極為重要，可能是核心電壓或充電管理的晶片。SMC 透過 I2C 控制它的行為。
- 關鍵元件: R5205 和 R5206 (2.2kΩ) 是 I2C 匯流排的上拉電阻 (Pull-up Resistors)，這是 I2C 正常運作的必要元件，它們將 SDA 和 SCL 線路在閒置時拉到高電位 (此處為 PP3V3_S5)。
２.SMC_I2C_”4″_G3H
- 功能區塊: 電池與充電管理。
- 電壓域:
G3H(G3 Hot) 表示這是永遠通電的匯流排。即使電腦關機，只要接著電池或電源供應器，這個匯流排就會持續運作，這是監控電池狀態和充電所必需的。 - 從機設備:
- Battery (位址 0x55): 直接與電池溝通，讀取電量、溫度、循環次數等智慧電池資訊。
- Battery Charger (位址 0x12): 控制電池充電晶片，管理充電電流與電壓。
- CALPE (位址 0x5B): 可能是另一顆電源管理或感測晶片。
3.SMC_I2C_”6″_G3H
- 功能區塊: 固態硬碟 (SSD) 狀態監控。
- 電壓域:
G3H(永遠通電)。 - 從機設備:
- SSD 0 (位址 0x6E): 與 0 號 SSD 溝通，通常是用於讀取溫度或健康狀態 (S.M.A.R.T)，而非高速資料傳輸。
- SSD 1 (位址 0x6F): 與 1 號 SSD 溝通。
初步檢查以上供電再沿著電路排查終於找到故障點是SMC_I2C_”6″_G3H 這組供電的檢查與零件更換。
重獲新生：當蘋果標誌再次亮起
經過一番精細的顯微焊接操作，故障的元件被成功替換。整個過程中，我們小心翼翼地保護著儲存資料的 NAND 晶片區，確保它未受任何波及。
主機板復原後，我們接上電源，按下了開機鍵。
一聲清脆的啟動音，螢幕上，那顆熟悉的蘋果標誌終於再次亮起！
清潔後接上強制散熱，第一時間先進行時光機備份後再來針對性地加強維修隨後對機器進行了完整的壓力測試，確保修復後的穩定性，並為這次維修提供了90天的保固 。
當我們將這台重獲新生的MacBook Pro交還給陳先生時，他臉上那如釋重負的表情，就是對我們最大的肯定。
結語：為何我們堅持成為IRP維修中心
陳先生的案例，完美詮釋了金日鑫的核心價值。在蘋果維修的生態系中，消費者往往面臨兩難：選擇昂貴、僵化但有官方背書的AASP，或是選擇價格低廉但品質與零件來源成謎的獨立維修店 。
我們選擇成為蘋果IRP授權零件獨立維修中心，正是為了打破這個僵局 。我們投入資源，讓工程師通過蘋果官方的嚴格認證，並引進原廠零件、工具與診斷系統 。這份IRP認證，為我們深厚的「晶片級維修」技術提供了品質的背書。它讓客戶知道，我們不僅有能力解決最棘手的主機板問題、拯救最寶貴的資料，更能確保維修過程中所使用的每一個關鍵零件，都擁有蘋果原廠的可靠品質。
對我們而言，每一次成功的維修，都不只是一筆生意。它是我們專業技術的展現，更是我們對客戶那份「資料至上」承諾的兌現。在金日鑫，我們守護的不僅是精密的電子設備，更是每一位客戶無可取代的數位生命。
