2021–2026 Apple Silicon MacBook
（M1／M2／M3／M4／M5／Neo）
系統性硬體故障與維修病理學權威報告
本指南整合 2021–2026 年 M1 至 M5 全系列 MacBook 維修 病理學分析，涵蓋主機板電源故障、螢幕破裂、SSD 耗損、進水搶救與資料救援完整對策。無論您面對的是 MacBook 維修 報價過高、還是不知道該選擇原廠或 IRP，這篇文章都能給您明確的判斷依據。
- 1M 系列故障邏輯完全不同：CPU、GPU、Secure Enclave、統一記憶體、SSD 控制器全整合於單一 SoC 晶片。任何子系統短路皆可能引發整體災難性故障，NAND 顆粒直接焊死主機板。
- 2六大系統性故障：①主機板電源管理故障（CD3217 擊穿、PPBUS_G3H 短路、M4 電源管理突發故障）、②螢幕故障與 Flexgate 2.0 排線疲勞、③SSD 過度負載耗損與 M5 SSD 熱降頻（100–120°C）、④Cirrus Logic 音訊子系統硬體故障、⑤休眠喚醒 DCPEXT1 核心崩潰、⑥MacBook Neo A18 Pro 2nm 熱浸透危機。
- 3資料救援的密碼學絕境：M 系列 Secure Enclave 的 AES-256 XTS 加密金鑰被硬體鎔斷於 SoC 晶片內，傳統 Chip-Off（拆晶片）救援技術已徹底失效。定期備份是唯一保險，沒有例外。
- 4三軌維修現實：Apple 原廠常開立 NT$28,000–55,000 全板更換報價；Apple 授權獨立維修商（IRP）進行板對板三級維修，成本少於原廠 30–60%，且保留資料。
- 5遇到問題的第一步：立即關機、不要充電、不要嘗試啟動。錯誤的初步處理可能讓 NT$5,000 的維修演變成 NT$30,000 的主機板報廢。
晶片組世代對照表與邏輯板辨識矩陣（2020–2026）

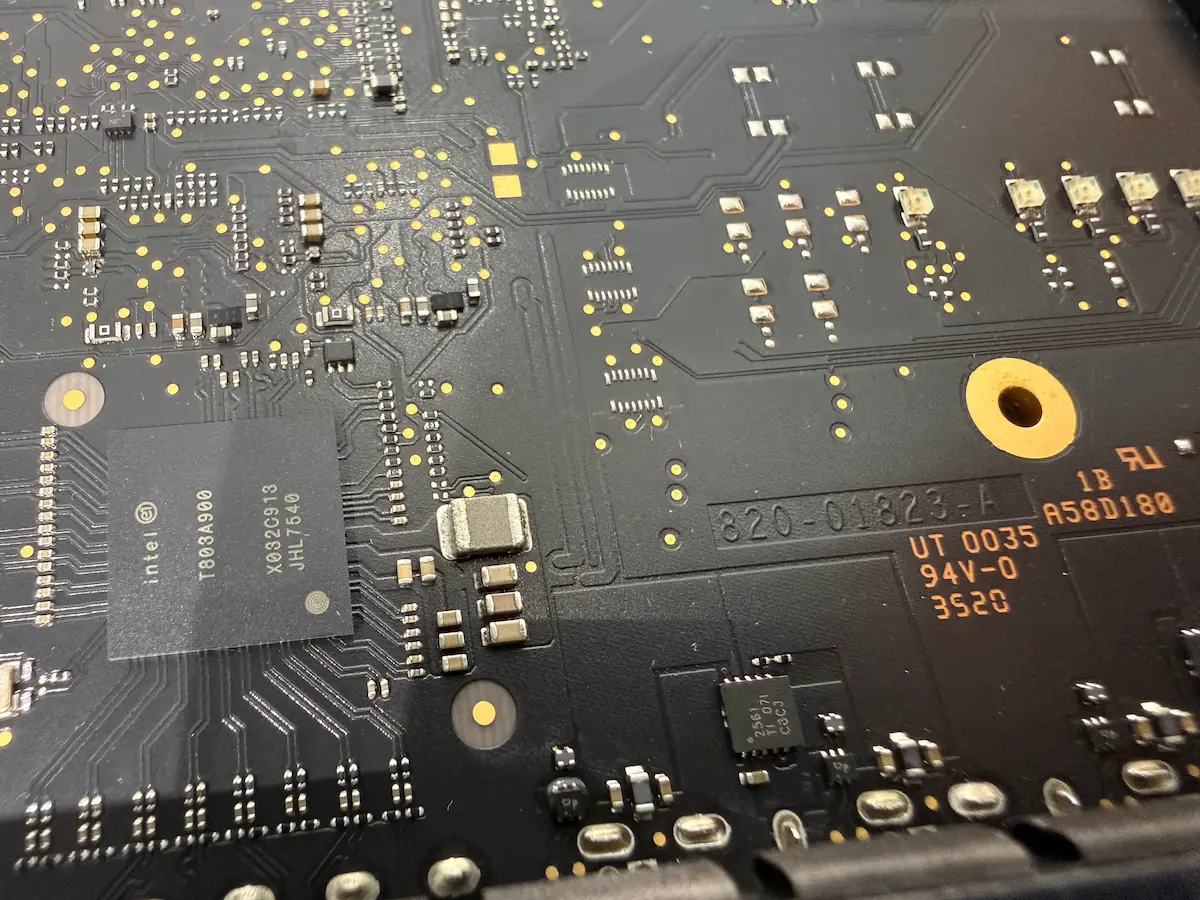

每一代 M 系列設備邏輯板設計皆有獨特電路佈局，主機板上雷射雕刻的 820-xxxxx 編號是所有診斷的絕對基準。
| 發表時間 | 機身尺寸 | 晶片 | 型號 | 模型識別碼 | 板號 |
|---|---|---|---|---|---|
| 2020.11 | MacBook Air 13″ | M1 | A2337 | MacBookAir10,1 | 820-02016-A |
| 2020.11 | MacBook Pro 13″ | M1 | A2338 | MacBookPro17,1 | 820-02020-A |
| 2021.10 | MacBook Pro 14″/16″ | M1 Pro / M1 Max | A2442 / A2485 | MacBookPro18,3-4 / 18,1-2 | 820-02098 / 820-02100 |
| 2022.06 | MacBook Air 13″ | M2 | A2681 | Mac14,2 | 820-02536-A |
| 2022.06 | MacBook Pro 13″ | M2 | A2338 | Mac14,7 | 820-02535-A |
| 2023.01 | MacBook Pro 14″/16″ | M2 Pro / M2 Max | A2779 / A2780 | Mac14,5-10 | 820-02841 / 820-02842 |
| 2023.06 | MacBook Air 15″ | M2 | A2941 | Mac14,15 | 820-02941-A |
| 2023.10 | MacBook Pro 14″/16″ | M3 / M3 Pro / M3 Max | A2918 / A2992 / A2991 | Mac15,3-11 | 820-02918 / 820-02935 |
| 2024.03 | MacBook Air 13″/15″ | M3 | A3113 / A3114 | — | 820-03285-A / 820-03286 |
| 2024.10 | MacBook Pro 14″/16″ | M4 / M4 Pro / M4 Max | A3112 / A3185 / A3186 | Mac16,1-12 | 820-03129 / 820-03400 |
| 2025.03 | MacBook Air 13″/15″ | M4 | A3240 / A3241 | Mac16,13-14 | 820-03681（15″） |
| 2026.03 | MacBook Neo 13″ | A18 Pro（2nm） | A3404 | 待確認 | 待確認 |
| 2026（預期） | MacBook Pro 14″/16″ | M5 / M5 Pro / M5 Max | 待發布 | 待發布 | 待發布 |
點選左上角蘋果圖示 → 關於這台 Mac → 更多資訊 → 系統報告 → 硬體總覽，即可看到「型號識別碼」與「型號編號」。這是所有維修零件調度與軟體相容性評估的絕對基準。
Apple Silicon 架構重構：為什麼 M 系列維修邏輯完全不同

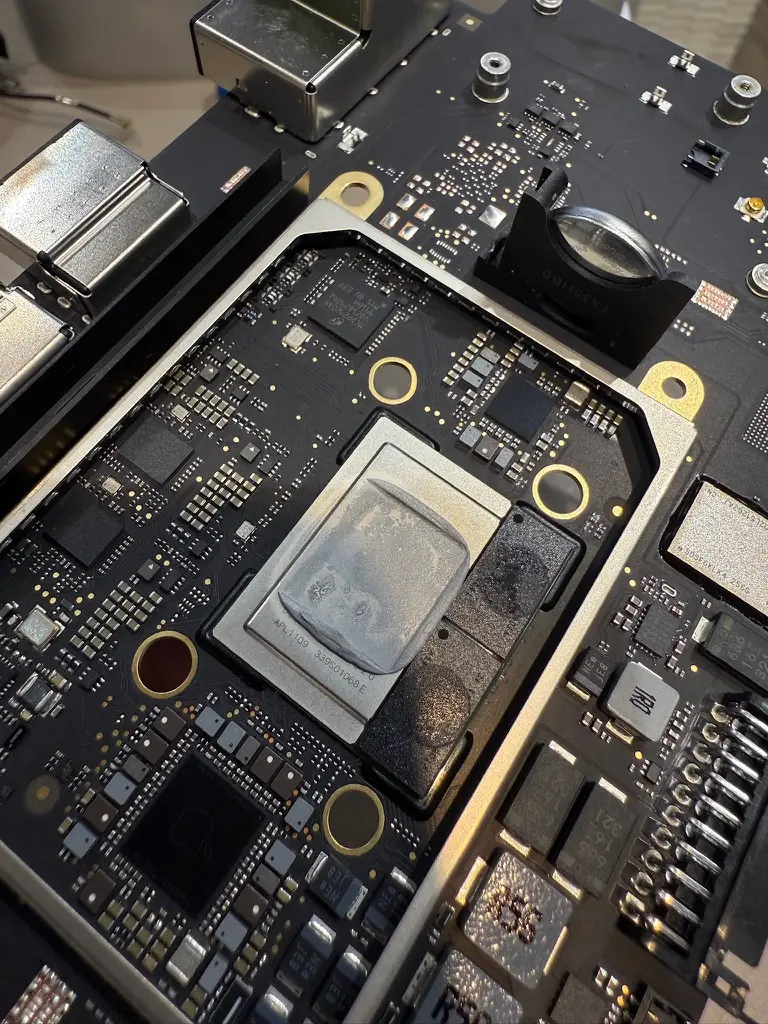

2.1 SoC 高度整合：單點故障等於全面崩潰
M1 至 M5 及搭載 A18 Pro 的 MacBook Neo，SoC 內部封裝了所有核心模組，包含 CPU 核心（P-core + E-core）、GPU 核心、Neural Engine（神經網路引擎）、Secure Enclave、記憶體控制器、SSD 控制器、影像訊號處理器（ISP）以及媒體引擎。統一記憶體（Unified Memory，LPDDR）以 Package-on-Package（PoP）方式與 SoC 緊密整合。
🖥 過去（Intel 時代）
- ✅ 記憶體可升級（SO-DIMM）
- ✅ SSD 多為 NVMe M.2 可更換
- ✅ T2 晶片獨立，可單獨處理
- ✅ SMC 為獨立晶片
- ✅ CPU/GPU 可單獨更換
⚡ 現在（Apple Silicon M 時代）
- ❌ 記憶體無法升級，購買容量即終身容量
- ❌ NAND 顆粒焊死主機板
- ❌ Secure Enclave 整合進 SoC，不可分離
- ❌ SMC 功能整合進 SoC 與周邊 PMIC

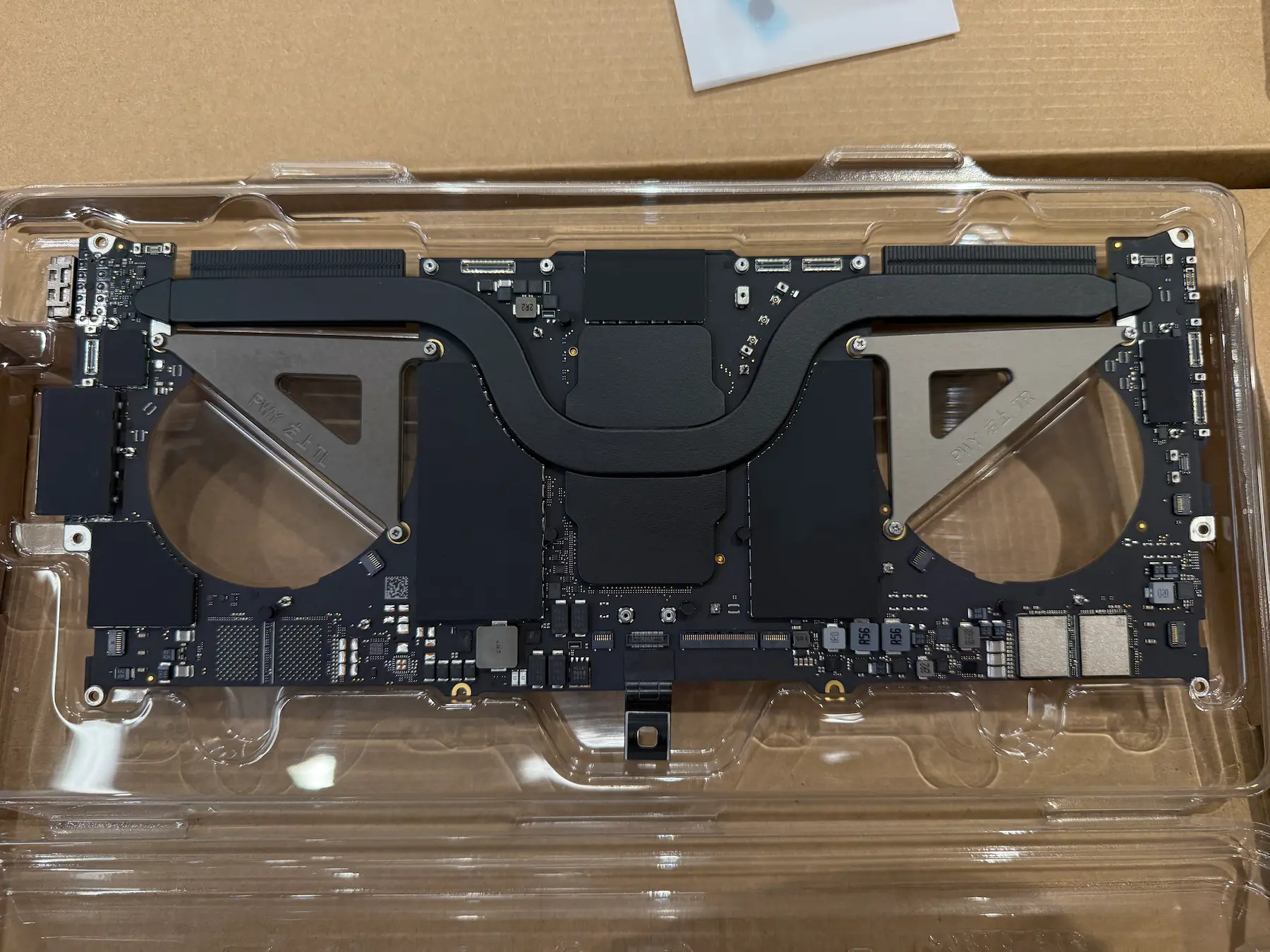

- ❌ 僅能整片主機板更換（成本數萬元）

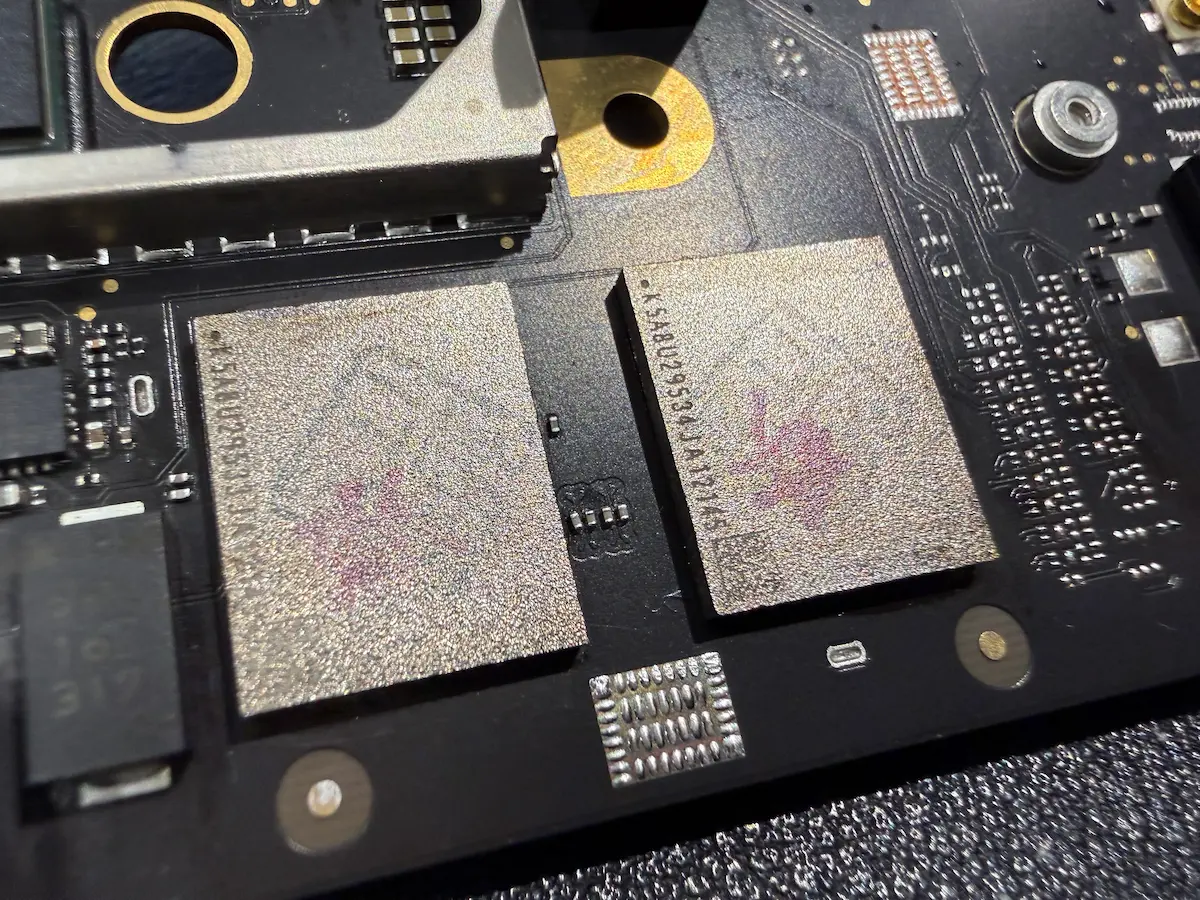

2.2 NAND 焊死主機板：容量鎖死，資料綁定
M 系列的 NAND Flash 記憶體顆粒直接焊接於邏輯板表面（通常為 2–4 顆 BGA 封裝顆粒），由 SoC 內建的 SSD 控制器管理。這帶來三項不可逆的後果：
- SSD 容量永久鎖定：購買時的 256GB / 512GB / 1TB / 2TB 就是終身容量
- 主機板損壞 = 資料極難救援
- 無法以傳統方式換 SSD 延長機器壽命
2.3 沒有 T2 晶片，但有 Secure Enclave（常見混淆）
許多維修店與舊資料仍將 M 系列誤稱為「配備 T2 晶片」——這是錯誤的。M 系列沒有獨立的 T2 安全晶片。T2 的所有安全功能已整合至 SoC 內部的 Secure Enclave。
Secure Enclave 負責：啟動安全性（Startup Security）與啟動鎖、FileVault 全磁碟加密解密、Touch ID 指紋資料處理、麥克風硬體斷電（閉蓋時自動切斷）、以及 Apple Pay 安全元素。
主機板更換後必須重新執行 Apple 後台的系統配置（System Configuration）流程。流程只有透過 Apple 授權工具（AST 2、Apple Service Toolkit）才能正確完成。非授權維修後，常出現 Touch ID 失效、True Tone 失效、電池健康度顯示錯誤等後遺症。
2.4 為什麼 IRP（Apple 授權獨立維修商）的存在至關重要
Apple 於 2019 年推出獨立維修提供者（IRP）計劃，將過去僅限於 Apple Store 與 Apple 授權服務供應商（AASP）的原廠零件、診斷工具與技術文件，開放給通過認證的第三方維修商。
IRP 是 Apple Store 之外，唯一能合法取得原廠正品零件與原廠校正流程的維修管道。台灣地區的 IRP 數量有限，金日鑫維修中心 為其中之一，位於台北光華數位新天地 1樓B06櫃位，自 2006 年起專注 MacBook 維修 至今。
IRP 最核心的戰略價值在於具備原廠不提供的主機板單一零件更換維修（板級維修，俗稱三級維修）與晶片級微距焊接能力——當蘋果原廠僅提供「整片主機板更換」時，IRP 能將維修成本壓低至原廠報價的 30–60%，更是挽救無價資料的唯一硬體途徑。
MacBook 維修 常見問題一：主機板與電源管理的系統性崩潰

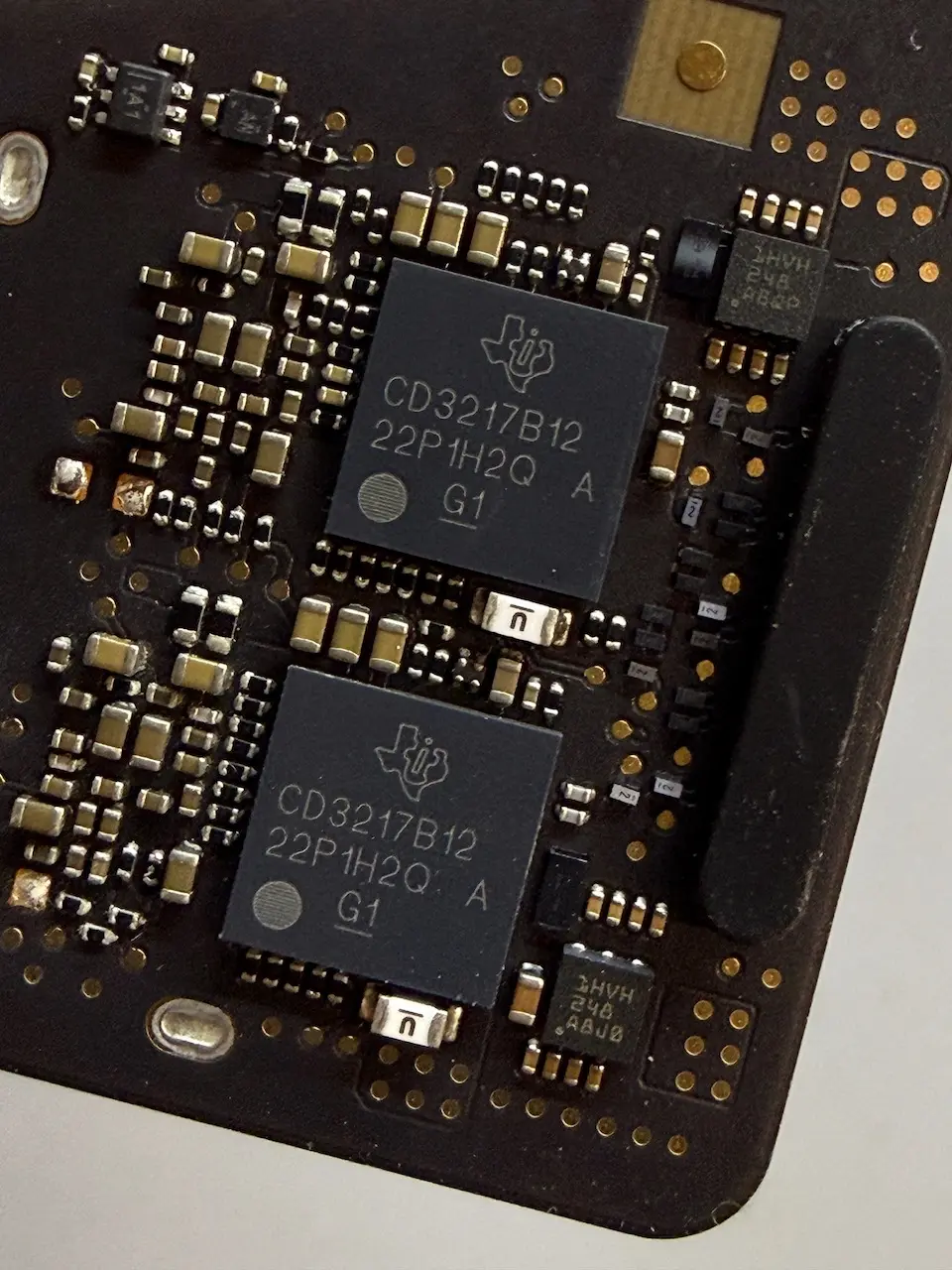

3.1 USB-C PD 協商失效：CD3217 擊穿機制

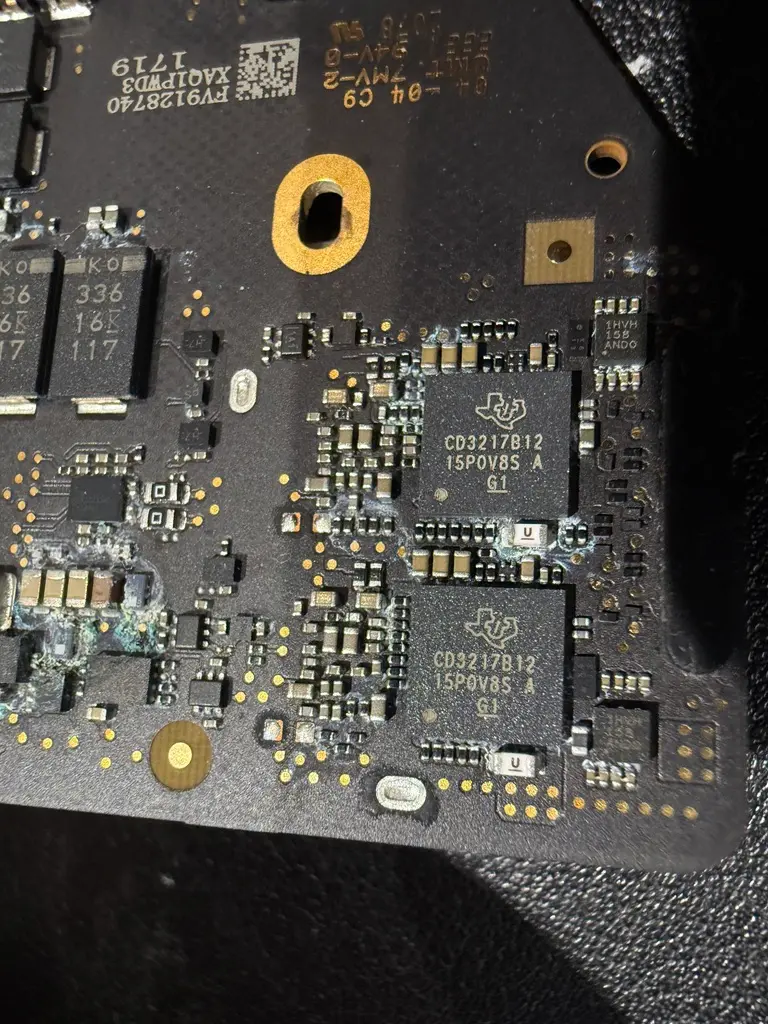

最常見的系統性故障之一，發生於負責 USB-C 供電（PD）協定協商的 Texas Instruments CD3217 控制器，以及相關的 TPS62180 降壓轉換器。
頻繁使用劣質第三方充電線材、設計不良的外接多埠支架（Thunderbolt Dock），或工作環境電網的瞬態突發，都可能讓 CD3217 遭受高電壓打擊。
症狀表現
- 連接原廠充電器完全無反應，無風扇運轉、無啟動音效
- USB PD 電力計測量僅顯示 5V 基礎電壓，電流接近 0A
- 無法協商升壓至啟動所需的 20V 電壓
- 整機呈現「磚塊」狀態
診斷流程
- 使用 USB-C PD 測試儀監控電壓與電流協商
- 拆機後以立體顯微鏡檢測 CD3217 附近是否有燒焦、爆漿痕跡

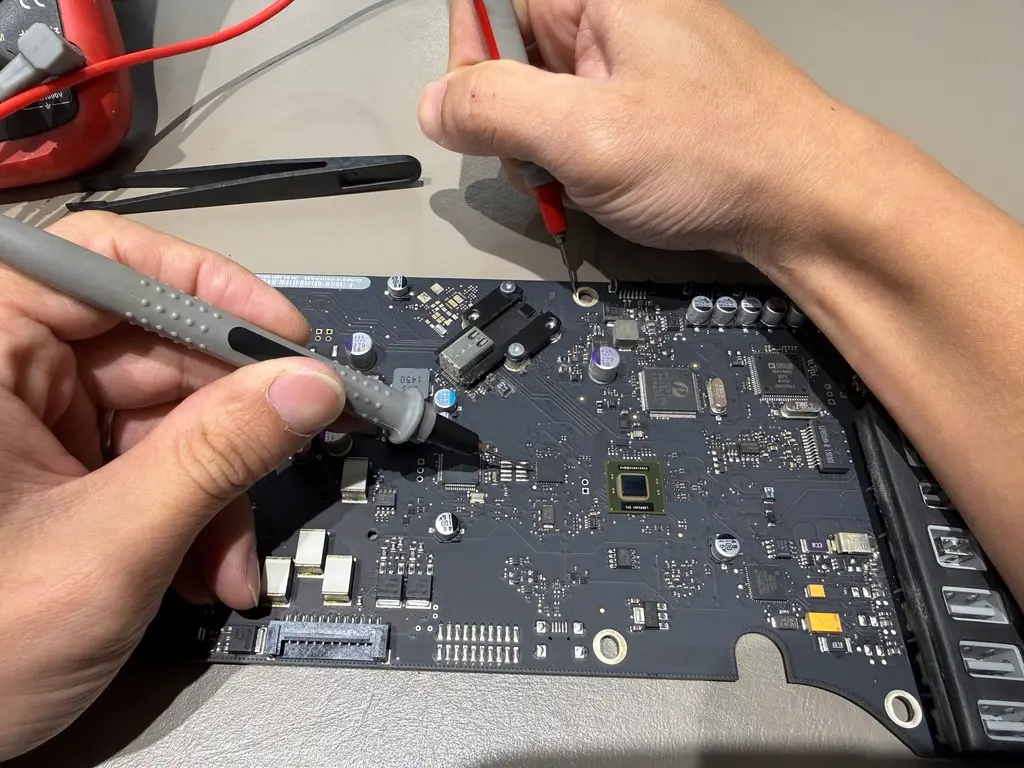

- 萬用電表測量 CD3217 VBUS 接腳對地阻抗值
CD3217 為 QFN 封裝，修復需利用熱風槍精準排除故障晶片，並重新焊接全新元件以恢復供電協議，屬於高度依賴顯微焊接技術的作業。
3.2 主供電匯流排短路與熱感應阻抗診斷

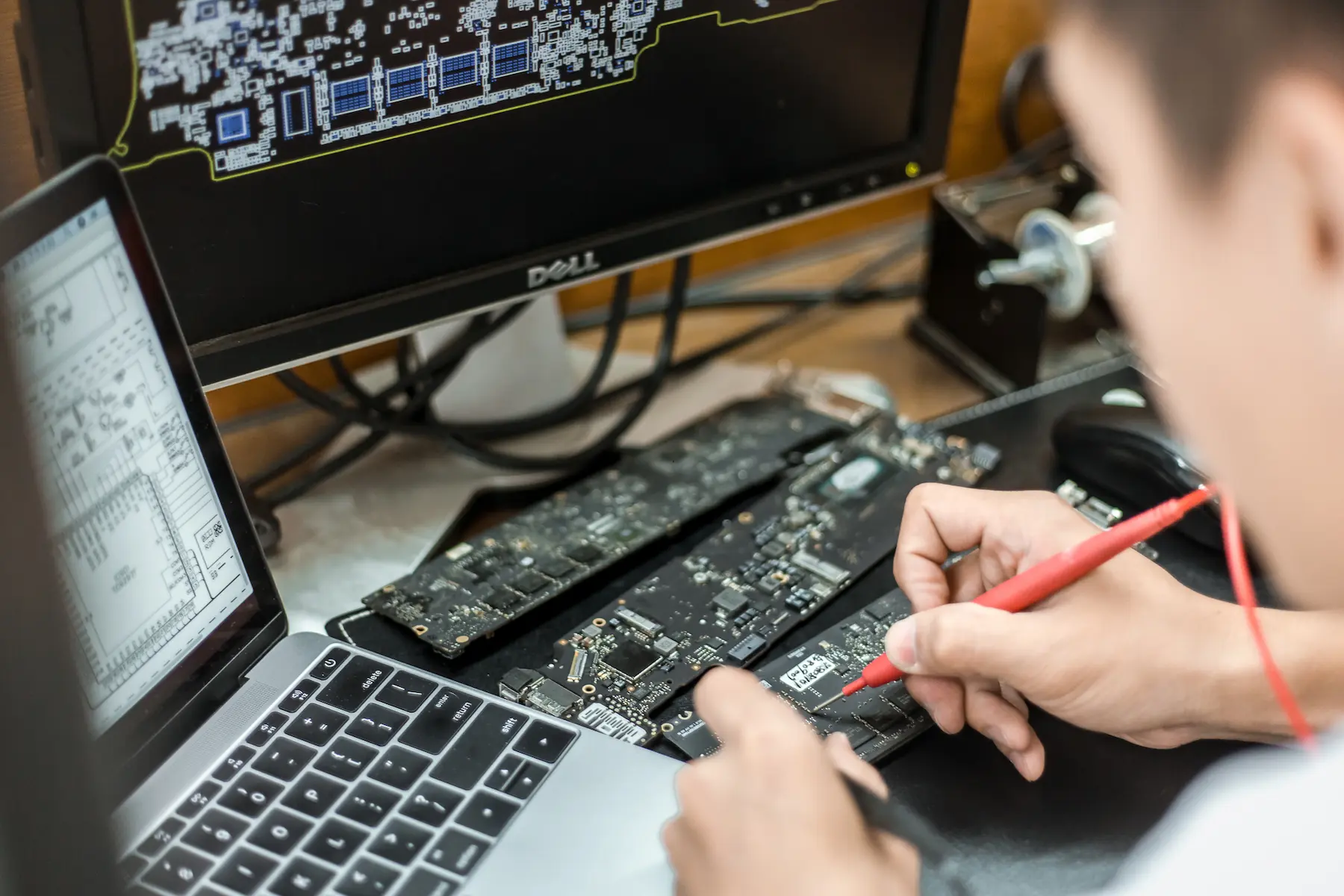

高頻引發主機板猝死的另一故障點為主供電匯流排（Primary Power Rail）的物理性短路，特別是標註為 PPBUS_G3H、PP3V3_G3H 或 PPVCC_S0_CPU 的核心電源軌。
| 電源導軌名稱（M1 架構） | 正常對地阻抗參考值 | 負責供電之關鍵子系統 |
|---|---|---|
PP0V75_S1_VDDQ1 | 650 Ω | 統一記憶體（UMA）核心供電 |
PPVDD2H1_S2SW | 230 Ω（依 RAM 模組） | 記憶體輔助與穩定供電 |
PPVDDGPU_BMPR_S1 | 246 Ω | 圖形處理單元（GPU）供電 |
PPVDD_ECPU_AWAKE | 137 Ω | CPU 核心喚醒與效能供電 |
PPVDD_ECPU_SRAM | 約 16,000 Ω | 靜態隨機存取記憶體供電 |
PP1V8_S2SW | 約 10,300 Ω | 系統級 1.8V 暫停休眠供電 |
PP1V2_S2 | 約 28,700 Ω | 系統級 1.2V 次要邏輯供電 |
資料參考自 LogiWiki 開源阻抗資料庫。當測量到的阻抗值趨近零或顯著低於標準值，即代表此供電迴路存在短路。
標準定位作業程序（SOP）
- 低電壓電流注入：向短路迴路注入限制在 1V 以下的微弱電壓（嚴格限制以防擊穿 SoC）

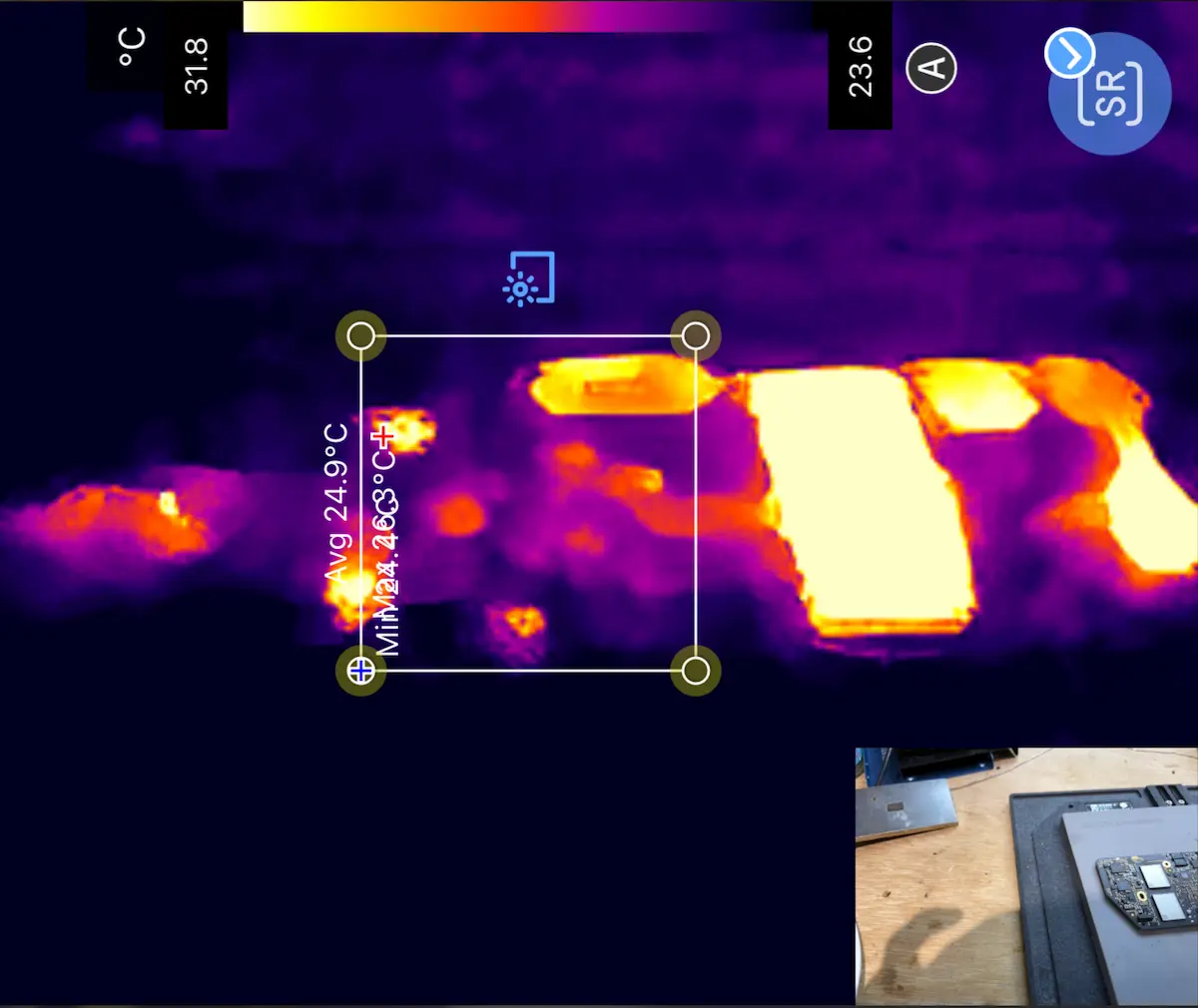

- FLIR 熱成像掃描：啟動高解析度紅外線熱成像儀掃描整片邏輯板，短路元件在熱成像畫面中呈現為明顯亮點
- 精準摘除：在立體顯微鏡下精準定位並摘除故障元件
- 元件替換與驗證：補上同規格新電容，重新測量阻抗確認恢復正常
工期 7–14 天｜資料全失
工期 3–7 天｜資料保留
保固與資料無保障
3.3 M4 世代電源管理突發故障
搭載 M4 系列晶片的主機板（型號 A3112、A3185、A3186 等）在進入 2024 年底至 2026 年期間，出現了一類較特殊的電源管理突發故障現象。部分設備在正常使用情況下，會突然完全沒有任何回應，無法開機且完全無電力。
獨立維修工程師的技術根源分析
- 高頻負載下 Renesas 電源相位控制器的工作週期異常
- 底層 BGA 焊點在長期極端熱脹冷縮循環下，產生無法以肉眼察覺的微裂縫
- 微細裂痕造成關鍵通訊匯流排或供電中斷，導致系統瞬間崩潰
- 購買時強烈考慮 AppleCare+（延長保固至 3 年）
- 設備突然無法開機，建議先送 IRP 進行板級診斷評估，釐清損壞範圍後再決定維修方向
- IRP 板對板維修可嘗試針對 BGA 焊點重熔或元件替換，成本遠低於整板更換
3.4 Cirrus Logic 音訊子系統崩潰（M3/M4 世代）
M3 與 M4 世代涉及音訊子系統的核心硬體故障深植於音訊編解碼與放大電路的系統性匯流排，具有高度不可逆性與擴散性。
晶片架構
- 🔊 Cirrus Logic CS42L84A：音訊編解碼晶片（Audio Codec）
- 🔌 Texas Instruments SN012776B0：音訊放大器（Audio Amplifier）
故障病理演進路徑（不可逆擴散型）
- 早期徵兆：揚聲器播放音訊時出現異常的「裂聲」或破音。執行
sudo killall coreaudiod可暫時緩解，但無法根治硬體失步。 - 病理傳播：雜音迅速傳播至另一個揚聲器。系統日誌出現
Audio Render Card Error等底層代碼。 - 災難性斷電：音訊放大電路持續的異常電流對主機板整體供電造成極限負荷，導致設備突然斷電死機。
顯示器模組之物理極限、集體訴訟與面板技術演進
4.1 公差極限與螢幕破裂（Spontaneous Cracking）
Apple 在設計這幾個世代的 MacBook 時，將螢幕玻璃面板與 C 件（鍵盤所在的鋁合金上殼）之間的封閉公差壓縮至工程極限。以下任何細小因素都可能成為致命的「應力集中點」，導致螢幕從左下角或右上角出現內部裂痕：
- 鍵盤上殘留的微小顆粒或細沙
- 視訊鏡頭上安裝厚度僅 0.1mm 的塑膠遮光罩
- 用戶從單側開啟螢幕產生的扭轉力直接傳至脆弱的 LCD 玻璃基板
主要涉及機型：M1 MacBook Air A2337、M1 MacBook Pro 13″ A2338、部分採用相同機身設計的 M2 型號。

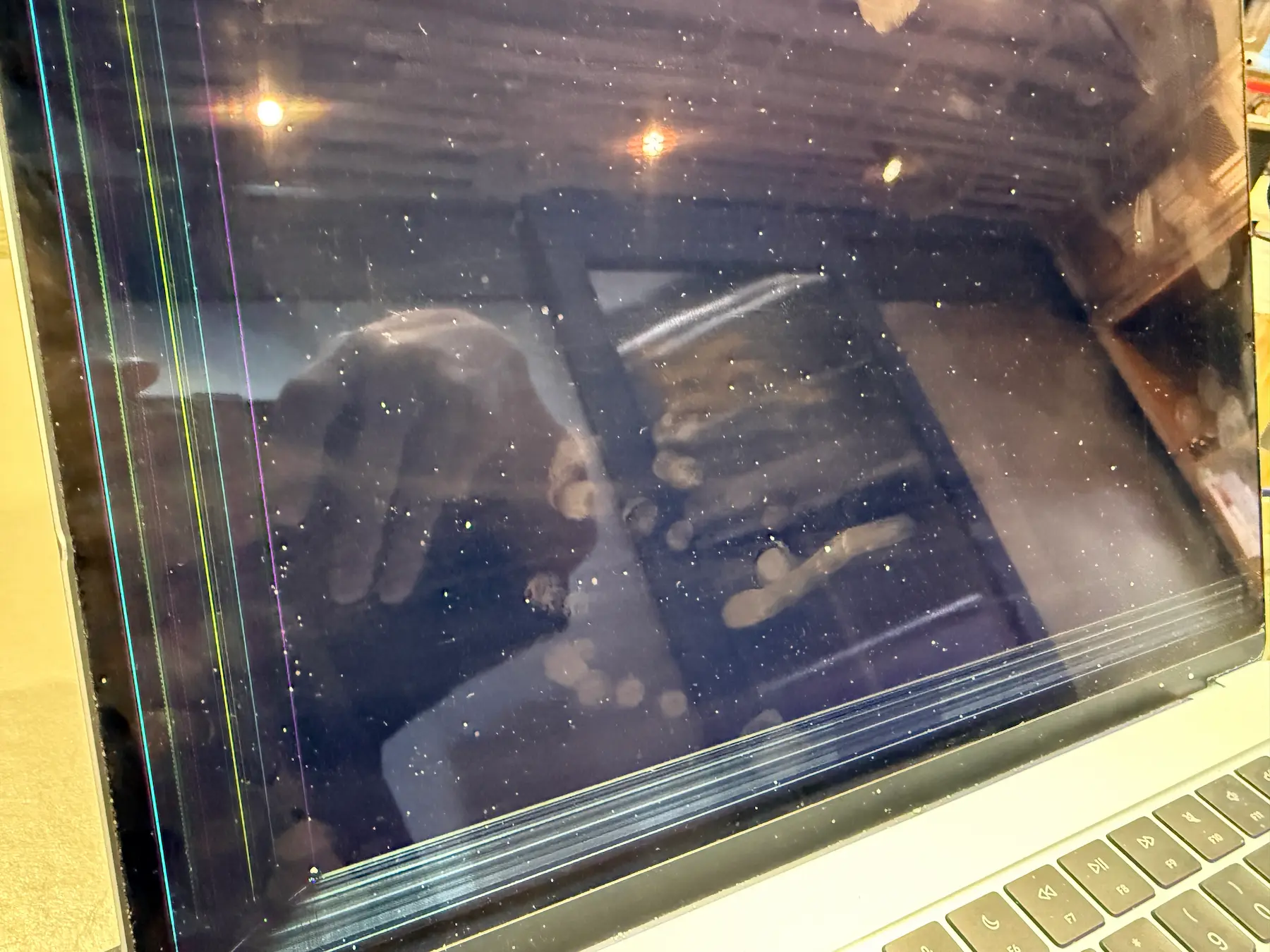

4.2 Flexgate 2.0：排線金屬疲勞
Intel 時代（2016–2017 年）臭名昭著的「Flexgate」排線斷裂問題，進入 M1 與 M2 世代後以「Flexgate 2.0」的形態再度浮現。連接邏輯板與螢幕模組的顯示柔性排線（T-Con 排線）長度設計過短，缺乏足夠的緩衝空間。在日常開合過程中，排線不斷與鋒利的金屬鉸鏈邊緣產生疲勞折疊，經歷數千次開合循環後，排線內部的微細銅絲會產生金屬疲勞與斷裂。
症狀演進

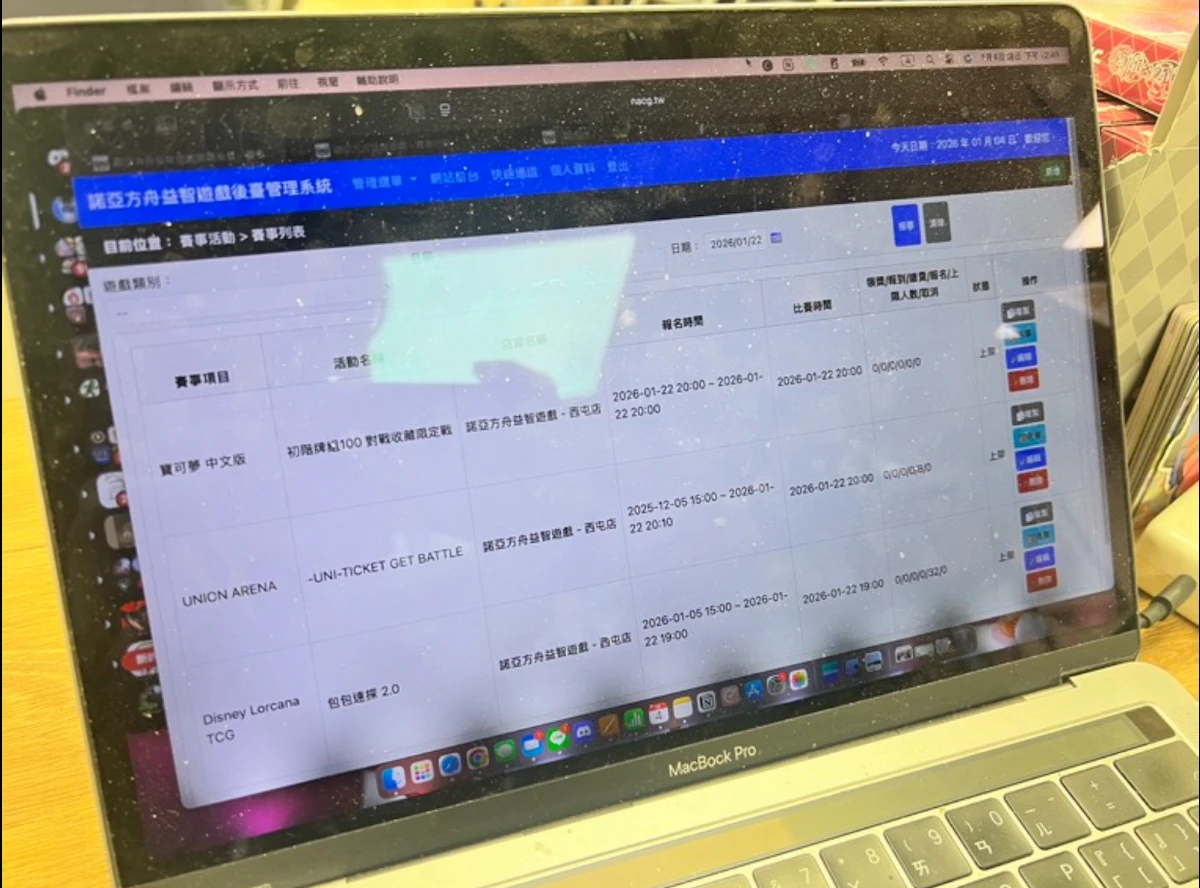

- 螢幕底部邊緣出現類似「舞台燈光效果」（Stage Light Effect）的均勻不均光斑
- 特定開合角度下出現螢幕閃爍或局部黑屏
- 當螢幕開啟角度超過 90 度時，螢幕瞬間整片黑屏
4.3 面板技術演進：Mini-LED 光暈與 M4 量子點回掃線
M3 Pro/Max Liquid Retina XDR（Mini-LED）光暈效果
Mini-LED 技術透過數千個獨立光暈（局部調光）大幅提升 HDR 表現，但無法完美遮蔽光線漏出。當在全黑背景下顯示高亮度白色文字或游標時，周圍會出現明顯的光暈擴散（Blooming）。此為物理特性限制而非硬體瑕疵，無法透過任何軟體更新修復。
M4 量子點技術新缺陷：回掃線（Retrace Lines）
M4 MacBook Pro 世代導入量子點薄膜技術，將光暈效果減少近 50%。然而，新衍生出「回掃線」（Retrace Lines）的製造缺陷——在強烈環境光或高亮度輸出下，部分 M4 螢幕會浮現異常的水平掃描線跡。
| 症狀 | 可能原因 | 維修方向 |
|---|---|---|
| 物理衝擊（壓到、跌落） | 玻璃 + 液晶層損傷 | 螢幕總成更換 |
| 暗線、亮線、彩色直線 | 內部排線或 TCON 板 | 排線替換或 TCON 維修 |
| 黑點、亮點、漏液 | LCD 面板物理傷害 | 面板模組更換 |
| 全黑但可見微弱畫面 | 背光排線或 LED 模組 | Flexgate 2.0 修復 |
| 不均勻光斑（下方） | 舞台燈光效果 / 排線疲勞 | 排線更換 |
| 光暈擴散（Mini-LED） | 物理光學限制 | 無法修復（技術特性） |
| 水平掃描線（M4） | 回掃線 / 面板貼合缺陷 | 重新貼合或更換面板 |
| 閉蓋無法睡眠 / 喚醒 | 磁吸感應器或邏輯板 | 感應器檢測（見第九章） |
2026 年台灣市場螢幕維修報價參考
| 維修項目 | 蘋果原廠 / AASP（NT$） | IRP 金日鑫（NT$） | 一般第三方（NT$） |
|---|---|---|---|
| 螢幕總成更換（13″） | 12,000–19,000 | 7,000–12,000 | 3,500–7,000 |
| 螢幕總成更換（14″/16″ XDR） | 20,000–38,000 | 12,000–19,500 | 6,000–15,000 |
| FaceTime 鏡頭 / 感測器 | 原廠強制更換整片螢幕 | 可單獨顯微修復 NT$2,500–5,500 | 依師傅能力 |
| True Tone 校正 | 包含於原廠流程 | 需原廠 AST 2 工具 | 大部分無法執行 |
鍵盤與觸控板輸入子系統的物理失靈與軟體病理
在 M 系列 MacBook 中，鍵盤被以微型螺絲直接固定在上殼（Top Case），而鋰聚合物電池以強效雙面膠緊密粘貼在鍵盤金屬防護板的背面。這種一體化設計意味著：當鍵盤薄膜電路腐蝕失效時，原廠唯一的選項是更換整個包含鍵盤、電池、揚聲器的 Top Case 總成，報價高達 NT$15,000–30,000。
擁有專業治具的 IRP 或頂尖第三方實驗室，能夠在保留昂貴鋁合金上殼的前提下，另外更換損壞的鍵盤模組或電池，大幅降低維修成本。

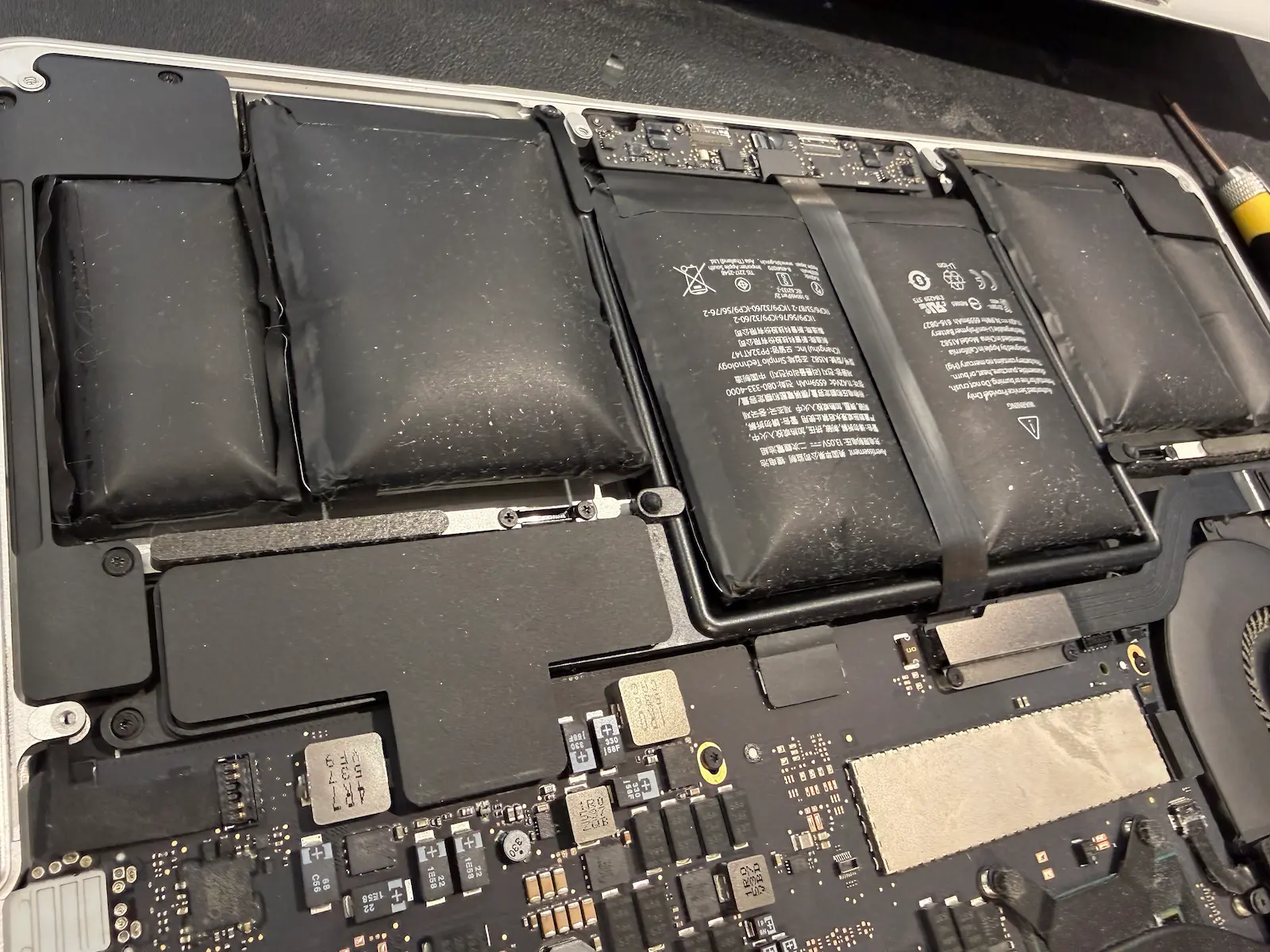

Force Touch 觸控板依賴高精度壓力感應器與 Taptic Engine 提供觸覺回饋。觸控板按不下去，約 90% 的案例源自電池膨脹。
- 觸控板「浮起來」按不下去
- 機身底蓋有輕微鼓動
- 閉蓋時螢幕與底殼之間出現異常縫隙
- 機器底部不平、放桌面會搖晃
- ❌ 停止充電
- ❌ 停止使用
- ❌ 不要自行刺破或擠壓（鋰電池刺穿可能起火）
- ✅ 將機器放置於通風、遠離可燃物的環境
- ✅ 盡快送修換電池
5.3 macOS 16 Tahoe Haptic Engine Stalls（2026 年新興偽故障）
安裝 macOS 16 Tahoe 的 M2/M3/M4 設備，在高負載作業時觸控板會突然失去 Taptic Engine 回饋。這並非硬體損壞，而是作業系統的優雅降級機制暫時掛起非關鍵子系統。重啟後即可恢復正常。
NAND 快閃記憶體架構、耗損機制與 M5 世代熱降頻危機
6.1 統一記憶體交換與 8GB RAM 陷阱的 SSD 耗損透支
在配備入門級 8GB 統一記憶體的 M1、M2 乃至 M3 MacBook 上，當使用者執行現代高負載任務時，8GB 實體記憶體瞬間飽和。macOS 會啟動極度激進的「交換空間（Swap Space）」機制，將記憶體中的資料強制反覆寫入 SSD，導致累積寫入量（Total Bytes Written, TBW）異常飆升，直接且快速地消耗 NAND Flash 的抹寫循環壽命。
TBW 高達驚人的 686 TB，SMART 數據耗損百分比已達約 22%。M 系列 SSD 的理論極限依製程與 NAND 型態（TLC/QLC）通常介於 600 TB 至 3,000 TB 之間。
⚡ 強烈建議：購買 M 系列設備時應將 16GB RAM 視為最低生存底線。
6.2 M5 世代高頻寬 SSD 熱降頻危機（2026 年新興問題）
M5 MacBook Pro 配備讀寫速度超過 14.5 GB/s 的 PCIe NVMe Gen 5 超高速 SSD，比上一代快約 2.5–3 倍。然而，追求極限 I/O 帶來了失控的熱密度災難。
| 負載情境 | M5 Max SSD 溫度 | M3 Max SSD 溫度（同等負載） |
|---|---|---|
| 持續 AI 推論（大量預填資料） | 100–106°C | 約 30°C |
| 極限負載 | 高達 120°C（逼近 NAND 物理極限） | 約 45°C |
| 一般辦公室使用 | 40–55°C | 25–35°C |
- 🖥 持續 AI/ML 工作者優先考慮 Mac Studio（M3 Ultra 以上）
- 💻 M5 筆電用戶避免長時間大模型本地推論
- 📐 使用筆電底座可改善散熱
資料救援的密碼學絕境與現代復甦工法
7.1 三重硬鎖鏈：傳統 Chip-Off 技術的終結
- 🔗 物理綁定：NAND 快閃記憶體顆粒直接焊接於主機板表面
- 🔗 控制器整合：SSD 儲存控制器整合在 SoC 內部，無法單獨對儲存區塊供電並讀取
- 🔗 終極密碼屏障：Secure Enclave 硬體鎔斷的 AES-256 XTS 加密金鑰永遠不會離開 SoC，也不會備份至 iCloud
即使頂尖工程師能完美完成 NAND 晶片解焊，移植至另一塊健康的 MacBook 主機板上，沒有原來那顆 SoC 的 Secure Enclave 進行解密，讀取出來的資料只是無意義的高熵亂碼。
7.2 IRP 板級維修——主機板微創復甦資料救援
核心理念：不是「修好這台電腦供長期使用」，而是「透過電路修復讓主機板恢復最低限度的通電與運轉能力，成功讓 Secure Enclave 初始化並解密資料，然後迅速轉移備份珍貴的資料」。
- 電流與熱成像分析：桌上型電源供應器注入電壓，啟動 FLIR 熱成像儀掃描定位短路元件
- 微距焊接（Microsoldering）：高倍率立體顯微鏡下，以熱風槍系統將短路元件解焊取代
- 韌體層搶救（DFU Revive）：透過特定 Type-C 埠連接至健康 Mac，使用 Apple Configurator 2 進行「復活（Revive）」
- 共享磁碟抓取：主機板勉強通電並進入 macOS Recovery 後，透過 Thunderbolt 將解密後的原始資料完整鏡像至外部儲存
費用：NT$15,000–40,000；工期 5–30 個工作天；成功率依損壞範圍 80–100%。
7.3 3-2-1 備份法則——唯一能對抗架構式故障的生存策略
| 數字 | 意義 | 實踐建議 |
|---|---|---|
| 3 | 至少保留 3 份資料副本 | 本機 + 備份 1 + 備份 2 |
| 2 | 使用 2 種不同的儲存媒體 | 外接 SSD + 雲端（或 NAS） |
| 1 | 至少 1 份異地備份 | iCloud Drive 或 Backblaze 雲端 |

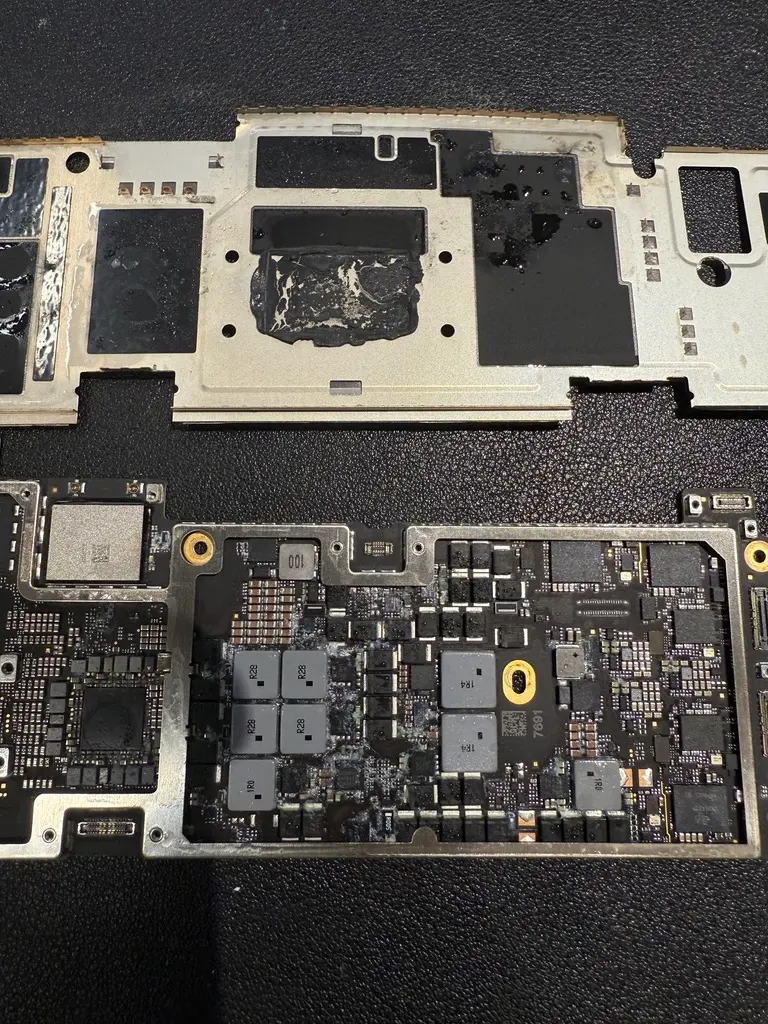

浸水與液體損壞：腐蝕的破壞性機制與微電子淨化工法
- 吹風機加熱吹乾（高溫加速腐蝕反應，融化脆弱絕緣材料）
- 放入米缸吸水（對筆電完全無效，米屑反而卡入機身）
- 放太陽下曝曬（線材老化，熱脹冷縮造成板卡形變）
- 搖晃底座甩水（擴散液體至未沾濕的區域）
- 嘗試啟動或充電（通電瞬間擴大短路範圍與燒毀面積）
- 立即長按電源鍵強制關機
- 拔除所有外接充電線與裝置
- 將液體側倒置讓液體自然流出
- 以乾淨吸水布吸乾表面水分
- 盡快送交具備微電子處理能力的實驗室（24 小時內最佳）
8.3 專業微電子清洗與修復完整流程
原廠（Apple Store 或 AASP）基於可靠性政策，通常拒絕局部液體損壞修復。一旦防潮試紙（LCI）染色，原廠便直接判定主機板報廢，開立約 NT$39,000（US$1,240）的「Tier 4」最高等級維修報價，且無法保留資料。
- 步驟 1 — 物理斷電與顯微隔離：卸除底殼，物理切斷電池連接，在立體顯微鏡下尋找腐蝕痕跡（綠色氫氧化銅結晶、白色碳酸鹽沉澱、黑色氧化銅熔體）。
- 步驟 2 — 冷凍劑與熱成像除錯：噴灑冷凍劑或利用 FLIR 熱成像儀注入微電流，精確觀察因短路而發熱的極微小電阻或元件。
- 步驟 3 — 超聲波電洞清洗：主機板先以清水沖洗，隨後完全浸沒於含 90% 試劑級異丙醇（IPA）的超音波清洗槽中。啟動 40kHz–80kHz 高頻震波，引發「空化效應（Cavitation）」，數百萬個氣泡在元件表面爆裂，能徹底清除人工刷洗無法達到的 SoC 晶片底部腐蝕結晶物。
- 步驟 4 — 低溫乾燥與電路微距重建：清洗後置入低於 60°C 的乾燥箱中 24–48 小時，再以熱風槍與微型烙鐵替換腐蝕損壞的元件。
- 步驟 5 — 全功能阻抗驗證：修復後進行各電源軌的阻抗測量，並逐項驗證鍵盤、觸控板、顯示器、I/O 埠與無線模組的通訊狀態。
| 損壞程度 | 原廠支出 | IRP / 實驗室支出 | 成功率估計 |
|---|---|---|---|
| 即時送修（24H 內） | 拒修或全板換 NT$35,000+ | 清洗 NT$5,000–10,000 | 80–95% |
| 中度腐蝕（延遲 1–3 天） | 全板換 NT$39,000 | 清洗＋補件 NT$10,000–20,000 | 50–75% |
| 腐蝕重度（1 週以上） | 全板換 NT$39,000 | 修復 NT$15,000–30,000 | 30–55% |
| SoC 腐蝕鑽孔 | 全板換 NT$39,000 | 不建議維修 | < 20% |
| 液體種類 | 導電性與腐蝕風險 | 即時送修成功率 | 延遲送修成功率 |
|---|---|---|---|
| 純水 / 礦泉水 | 低 | 80–95% | 40–60% |
| 自來水 | 中（含氯離子） | 75–90% | 30–50% |
| 咖啡 / 茶飲 | 中高（糖、單寧酸） | 60–80% | 20–40% |
| 汽水 / 果汁 | 高（高糖＋有機酸） | 50–70% | < 20% |
| 海水 / 熱湯 | 極高（高鹽＋脂肪） | 30–50% | 幾乎為零 |
休眠喚醒崩潰、DCPEXT1 核心恐慌與作業系統嚴重衝突
9.1 DCPEXT1 PANIC 崩潰機制
觸發條件
- 閉蓋進行「夜間深度休眠」後喚醒
- 連接高解析度外部顯示器（如 LG UltraFine 5K）
- 使用 Thunderbolt 4 擴充坞（CalDigit TS4、OWC Thunderbolt Dock）
崩潰日誌特徵（Console.app 或 EtreCheck）
# 典型 Kernel Panic 日誌
panic(cpu 0 caller 0xfffffe001fca5e40):
DCPEXT1 PANIC
RTKit-2419.120.45
ASSERT!AppleDCPDPTXPowerController.cpp:5389.2 終端機因應指令
# 徹底關閉深度休眠（RAM 轉存入 SSD 的功能）
sudo pmset -a hibernatemode 0
# 關閉休眠期間的網路喚醒
sudo pmset -a tcpkeepalive 0
# 關閉 Power Nap（減少休眠背景任務）
sudo pmset -a powernap 0
# 關閉 Standby 休眠轉儲
sudo pmset -a standby 0
# 檢查目前電源管理設定
pmset -g| 休眠模式 | 行為 | 優缺點 |
|---|---|---|
| 0 | 保留 RAM，不寫入 SSD | 喚醒快、無 DCP 衝突；長時間休眠略增耗電 |
| 3（預設） | RAM + SSD 雙重保險 | 斷電可恢復；最易觸發 DCPEXT1 PANIC |
| 25 | 僅 SSD 保留（深度睡眠） | 最省電；喚醒最慢，故障率最高 |
- 🖥 LG UltraFine 5K + M3/M4 MacBook Pro：夜間休眠喚醒時觸發 DCP 逾時
- 🔌 CalDigit TS4 Thunderbolt 4 Dock：休眠期間持續傳送中斷訊號干擾 SoC
- 🔌 OWC Thunderbolt Dock：特定韌體版本的 DisplayPort Alt 模式握手異常
- 🖥 Dell U2723QE 等 USB-C 直連顯示器：顯示器自帶 USB 集線器持續嘗試喚醒設備
2026 年 MacBook Neo（A18 Pro）：維修權運動下的歷史性妥協與新興熱機械危機
| 法規 | 適用地區 | 核心要求 |
|---|---|---|
| 歐盟 2024 年維修權指令 | 歐盟 27 國 | 要求製造商提供合理的維修零件、工具與技術文件 |
| 加州 SB-244（2024 年生效） | 美國加州 | 要求 OEM 在產品銷售後的合理期限內提供維修資源 |
Apple 的回應：MacBook Neo 被 iFixit 評價為「過去 14 年來最具模組化與可修復性的蘋果筆記型電腦」，罕見地給予了 6 / 10 的維修分數。
| 組件 | 過去（M1–M4） | MacBook Neo |
|---|---|---|
| 鍵盤 | 固定於 Top Case，需換整個上殼 | 標準精密螺絲固定，可單獨更換 |
| 電池 | 強效雙面膠，需化學溶解劑剝離 | 易拉膠帶設計（拉開即可取出） |
| 音訊板 | 主機板整合 | 獨立子板模組 |
| USB-C 介面 | 主機板整合 | 獨立子板模組 |
| iFixit 維修分數 | 通常 1–3 / 10 | 6 / 10（歷史性突破） |
儘管外部物理元件的模組化取得顯著進展，RAM 記憶體與 SSD 儲存顆粒仍焊接於 A18 Pro 的 SoC 封裝內（POP 封裝）。購買時的 8GB RAM 仍是終身瓶頸，主機板損壞時的資料救援困境也未改變。
A18 Pro 晶片採用極限微縮的 2nm 製程，卻被安置於為追求輕薄而壓縮到極限的無風扇散熱機箱內。高負載時晶片溫度幾乎瞬間達到高達 105°C 的物理極限，導致嚴重熱降頻，散熱膏提早乾涸，以及 OLED 面板加速老化與烙印風險。
MacBook 維修 該怎麼選：三軌決策矩陣與副廠零件風險教育
| 零件 | 副廠 / 拆機件使用後果 |
|---|---|
| 螢幕 | True Tone 永久故障、色溫偏差、自動亮度異常、系統顯示「非正品 Apple 螢幕」警告 |
| 電池 | 健康度顯示異常、循環次數歸零錯誤、系統顯示「非原廠 Apple 電池」警告、安全風險提升 |
| Touch ID | 指紋辨識直接失效 |
| FaceTime 攝影機 | Center Stage 故障、人像模式異常 |
| 保固影響 | 未來極高機率被 Apple 拒絕任何後續維修（含付費維修） |
| 項目 | Apple 授權 IRP（金日鑫） | 非授權第三方維修店 |
|---|---|---|
| 零件來源 | Apple 原廠正品 | 副廠、二手、拆機件 |
| 維修工具 | AST 2、Apple Service Toolkit、原廠校正治具 | 無，憑以往經驗 |
| 零件配對 | 可執行（Touch ID、True Tone、電池等） | 無法執行 |
| 維修後保固 | IRP 保固 + 不影響原廠保固相容性 | 多無保障 |
| 板對板能力 | ✅ 具備（金日鑫） | 少數具備，良莠不齊 |
11.4 維修決策矩陣：修還是換？
| 故障類型 | 機器年齡 / 保固 | 資料重要性 | 最佳決策路徑 |
|---|---|---|---|
| 螢幕物理破裂 | 有 AppleCare+ | 任何 | 原廠（利用 AC+ 低自負額） |
| 螢幕物理破裂 | > 3 年 | 任何 | IRP（原廠零件 + True Tone 校正） |
| 主機板短路 / 不開機 | 任何 | 高（無備份） | IRP 板對板（絕對拒絕原廠全板更換） |
| 主機板 SoC 物理死亡 | 任何 | 低（有備份） | 原廠全板更換 |
| 中度至重度進水 | 任何 | 高 | IRP（黃金 72H 超音波清洗） |
| M4 電源管理突發故障 | 保固期外 | 中 / 低 | IRP 板級診斷評估 |
| 電池嚴重膨脹 | > 3 年 | 不影響 | IRP（原廠電池更換） |
| Touch ID / 安全模組 | 任何 | 不影響 | 僅限原廠 / IRP（需 AST 2） |
各機型特有故障速查表
| 機型 | 型號 | 高發故障 | 建議 |
|---|---|---|---|
| MacBook Air M1 | A2337 | 螢幕破裂、Flexgate 2.0、USB-C 鬆脫、鍵盤進液 | 定期檢查螢幕邊角 |
| MacBook Pro 13″ M1 | A2338 | 鍵盤進液、HDMI 無訊號（少數） | 進液立即送修 |
| MacBook Pro 14″/16″ M1 Pro/Max | A2442 / A2485 | HDMI 連接埠故障、Mini-LED Blooming、SDXC 接觸不良 | 板對板可處理 HDMI/SD |
| MacBook Air M2 | A2681 | 進液、Wi-Fi 弱、螢幕邊緣偏色 | Wi-Fi 弱多為天線排線 |
| MacBook Pro 13″ M2 | A2338 | 鍵盤進液、Flexgate 2.0、SSD 耗損（8GB 陷阱） | 強烈建議 16GB RAM |
| MacBook Pro 14″/16″ M2 Pro/Max | A2779 / A2780 | 閉蓋發燙、HDMI 故障、Thunderbolt 擴充坞衝突 | 檢查休眠設定（第九章） |
| MacBook Pro 14″/16″ M3 | A2918 / A2992 / A2991 | Mini-LED Blooming、音訊爆音（Cirrus Logic）、DCPEXT1 PANIC | 強烈建議 AppleCare+ |
| MacBook Air M3 | A3113 / A3114 | SSD 耗損（8GB 陷阱）、進液 | 強烈建議 16GB RAM |
| MacBook Pro 14″/16″ M4 | A3112 / A3185 / A3186 | 電源管理突發故障、音訊爆音、Retrace Lines、Haptic Engine Stalls | AppleCare+ 必購 |
| MacBook Air M4 | A3240 / A3241 | 上市較新，觀察期 | 落實完整備份習慣 |
| MacBook Pro M5 | 待發布 | SSD 熱降頻危機（100–120°C）、長期高溫 NAND 老化 | 非 AI 重度工作者不急換 |
| MacBook Neo | A3404 | 2nm 熱浸透危機、OLED 老化（觀察中） | 避免高溫環境長時間使用 |
深度 FAQ
真實維修案例（陸續更新中）

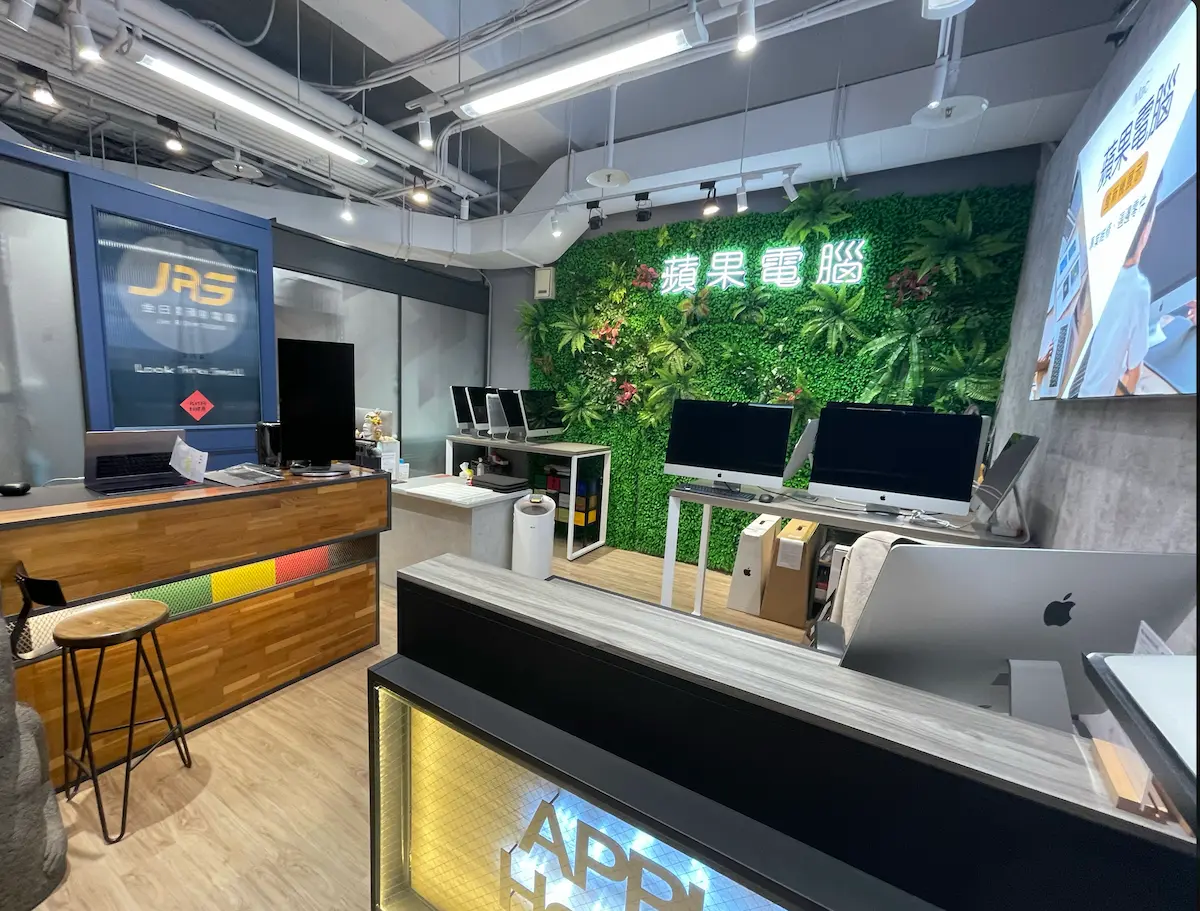

金日鑫維修中心：你的 Mac 專業維修夥伴
服務項目
- 🔬 MacBook 主機板晶片級 / 板對板維修
- 💧 浸水搶救與超音波深度清洗
- 💾 資料評估與救援專業提取
- 🖥 螢幕、電池、鍵盤更換（原廠零件）
- ⚡ 電源管理 IC、USB-C PD 控制晶片維修
- 😴 休眠喚醒 Kernel Panic 診斷
- 🖥 Mac Studio / Mac mini / iMac 全線服務
- 🛡 AppleCare+ 保固外替代方案諮詢
預防性維護：延長 M 系列 MacBook 壽命的專業建議
16.1 日常使用習慣
電源管理
- 使用 Apple 原廠或 MFi 認證的充電器與線材，避免劣質第三方配件引發 CD3217 擊穿
- 使用 macOS 內建的「優化電池充電」功能，避免長期維持 100% 充電狀態
- 避免在雷雨天使用未加裝穩壓器的電源插座
散熱管理
- 不要在棉被、枕頭或柔軟表面上使用 MacBook（阻塞進氣孔）
- 長時間高負載工作時，建議使用金屬或硬質支架
- 每 2–3 年由專業維修中心檢查散熱膏狀況
實體保護
- 閉蓋前務必確認鍵盤上無異物（筆、耳機線、螢幕遮光罩等），避免觸發螢幕裂痕
- 不要在視訊鏡頭上安裝厚度超過 0.1mm 的遮光罩
- 避免單手從單側開啟或關閉 MacBook，以減少扭力對 LCD 玻璃基板的傷害
16.2 SSD 健康監控指令
# 安裝 smartmontools（需先安裝 Homebrew）
brew install smartmontools
# 檢查 SSD 健康度（建議每月執行一次）
smartctl -a disk0
# 重點關注欄位
# Percentage Used：耗損百分比（超過 50% 應加強備份頻率）
# Data Units Written：累計寫入量（TBW）本文章整合以下資料來源：金日鑫維修中心實戰維修經驗、Apple 官方技術文件、Apple 支援社群論壇案例、Rossmann Repair Group 技術分析、iFixit 拆解與評比（MacBook Neo 6/10 維修分數）、LogiWiki M1 MacBook 阻抗資料庫、WCCFtech 技術報告（M5 SSD 熱降頻數據）、美國北加州聯邦法院訴訟文件（5:21-cv-07109, Almeida v. Apple）、歐盟 2024 維修權指令與加州 SB-244 法案相關文件，以及 2025–2026 年台灣、香港、美國、阿聯酋市場硬體監測報告。
本文由 金日鑫 ∣ Apple IRP 獨立維修中心 技術團隊撰寫，累積上萬台 Mac 維修檢測經驗。
