一條飛線背後的真相
自行更換電池拆壞了？遇到 MacBook Pro 換電池不充電 的狀況，第一間往往只修好開機，充電仍故障——能開機，不代表修好。
為什麼這片主機板非救不可？
這台 MacBook Pro 14 吋搭載 Apple M1 Max 晶片與特製規格的 64GB 統一記憶體。在當前記憶體供應吃緊的市場中，這是極難被替代的高規配置。M 系列晶片採整合封裝，無法事後擴充，一旦主機板報廢，這份頂級規格便隨之消失。「修復原板」是保住這台特規機的唯一途徑，這也是本案堅持追查到最底層根因的核心價值。

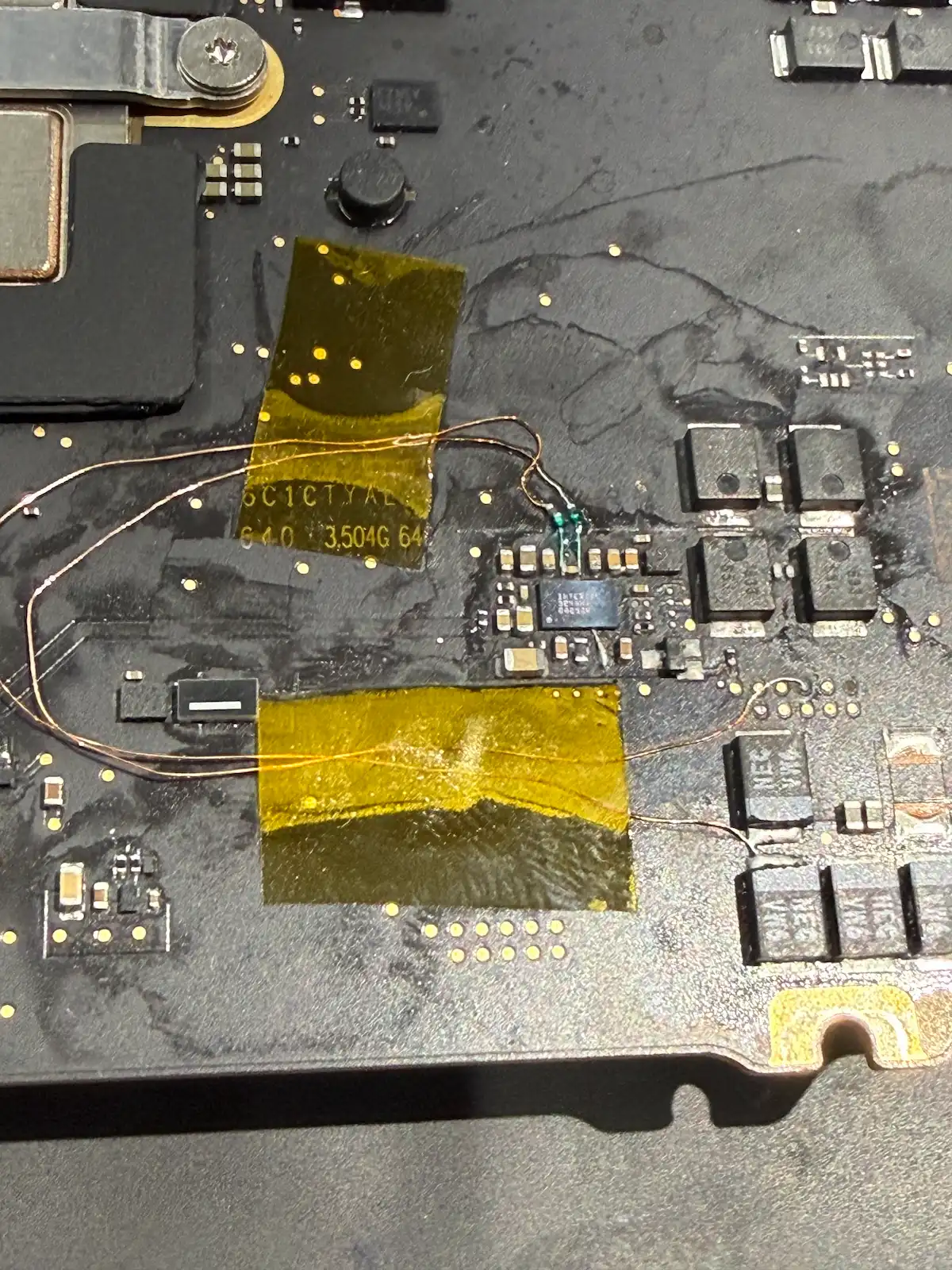

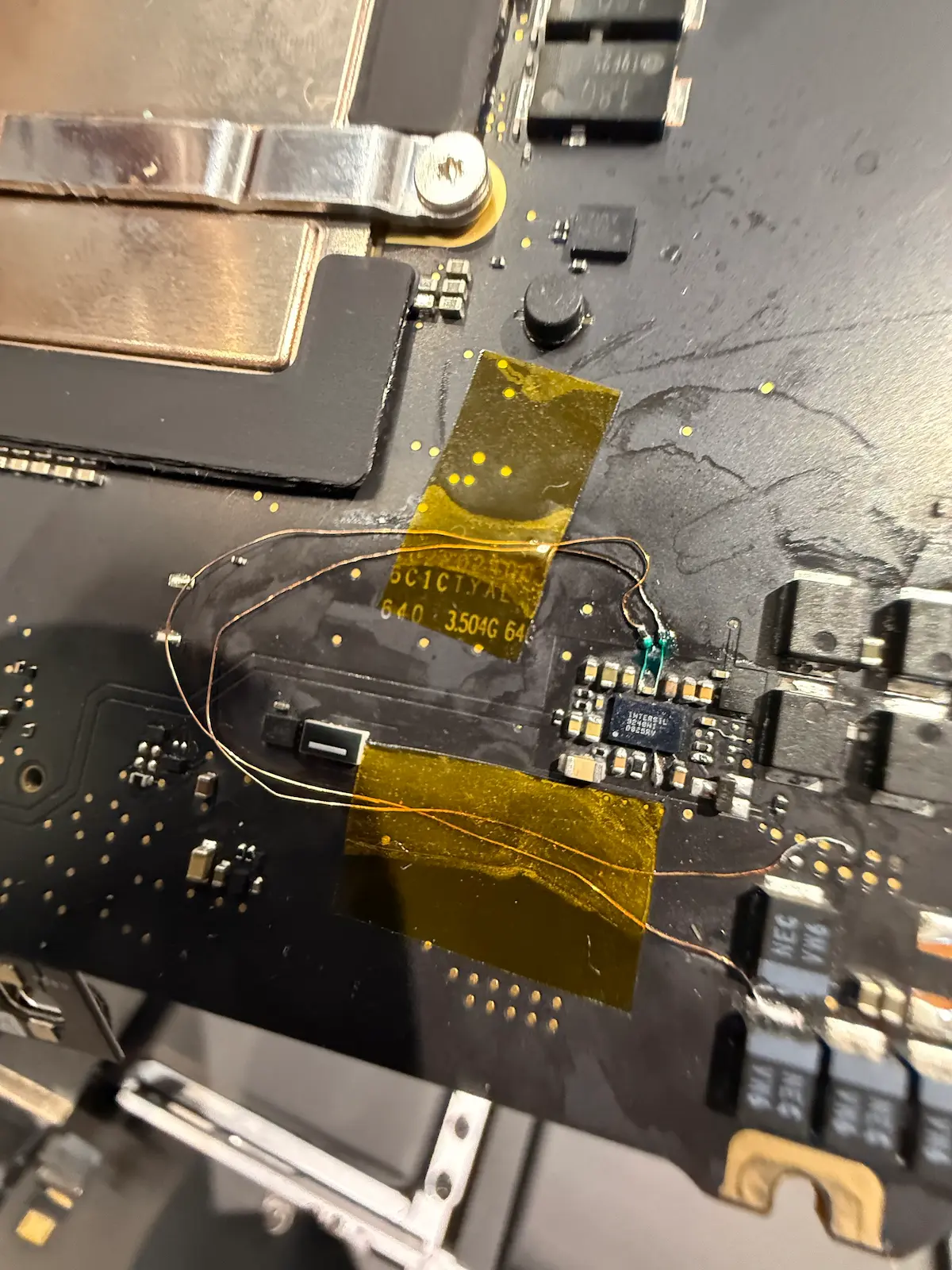

機器送抵金日鑫後拆解，可見主機板上一條前次處理留下的飛線。
這台是現在記憶體短缺下少見的特別規格——64GB 統一記憶體的 MacBook Pro 14吋（M1 Max）。一位客戶因電池老化，決定自行拆解更換這台 A2442 機型的電池，過程中疑似主機板上自行拆裝過程撞擊部份零件，與裝機測試時反覆插拔無斷電，導致電腦無法開機正常使用。
為求方便，他就近找了一般手機維修門市檢測——機器確實「修好」開機了，但電池依舊不充電，且未獲退費。
後續送到金日鑫，工程師在顯微鏡下拆解判讀，發現前一次的處理只接通了開機路徑，真正的故障落在極細微的供電系統與供電電路的電路層，從頭到尾沒有被處理，極細微的隱藏的故障。完成根因修復後，才徹底解決了這個 MacBook Pro 換電池不充電的難題。
這個案例之所以值得完整記錄，不只在於「修好了」，而在於它清楚地展示了一件事：能開機，不代表修好；接通一條路，不代表找到病因。
事情的起點：MacBook Pro 換電池不充電的開端
電池用了幾年，續航明顯衰退，這位客戶想自己動手換一顆——這是很多人都會有的念頭。網路上教學不少，電池也買得到，看起來不難。
但筆電的主機板，和它周邊的排線、元件，遠比想像中脆弱。在拆解、撬動舊電池的過程中，只要施力角度或工具沒拿捏好，就可能碰傷板上鄰近的線路或元件。換完電池，機器按下開機卻再也無開機反應——這位客戶遇到的，正是這個情況。
接下來，他做了一個多數人都會做的選擇：找最近、最方便的維修點，一間一般的手機維修門市。如果你正搜尋著「自行更換電池 不開機」「換電池後黑屏」，這段故事可能和你的處境很接近。請繼續往下看，因為接下來發生的事，才是重點。
第一站：修好開機，MacBook Pro 換電池不充電 問題卻沒走
第一間門市收件後，把電腦修到能夠開機。從客戶的角度，畫面亮了、系統進得去，看起來「修好了」。但很快他就發現不對，電池依舊不充電。接上電源能用，一旦拔掉，機器就撐不住。他回頭反映充電的問題，最終沒有獲得進一步處理，也未獲退費。
金日鑫的檢測：從現象，一路追到病因
工程師沒有急著動手，而是先讓現象說話、再讓主機板說話。
第一步，確認故障邊界：機器能正常開機，但充電異常。光是這一點，就能把問題範圍初步收斂到充電路徑——因為「能開機」代表供電那條路是通的，問題出在另一個地方。
第二步，把主機板放上顯微鏡，做板級檢視。很快地，工程師找到了前一間留下的痕跡——一條飛線（跳線）。

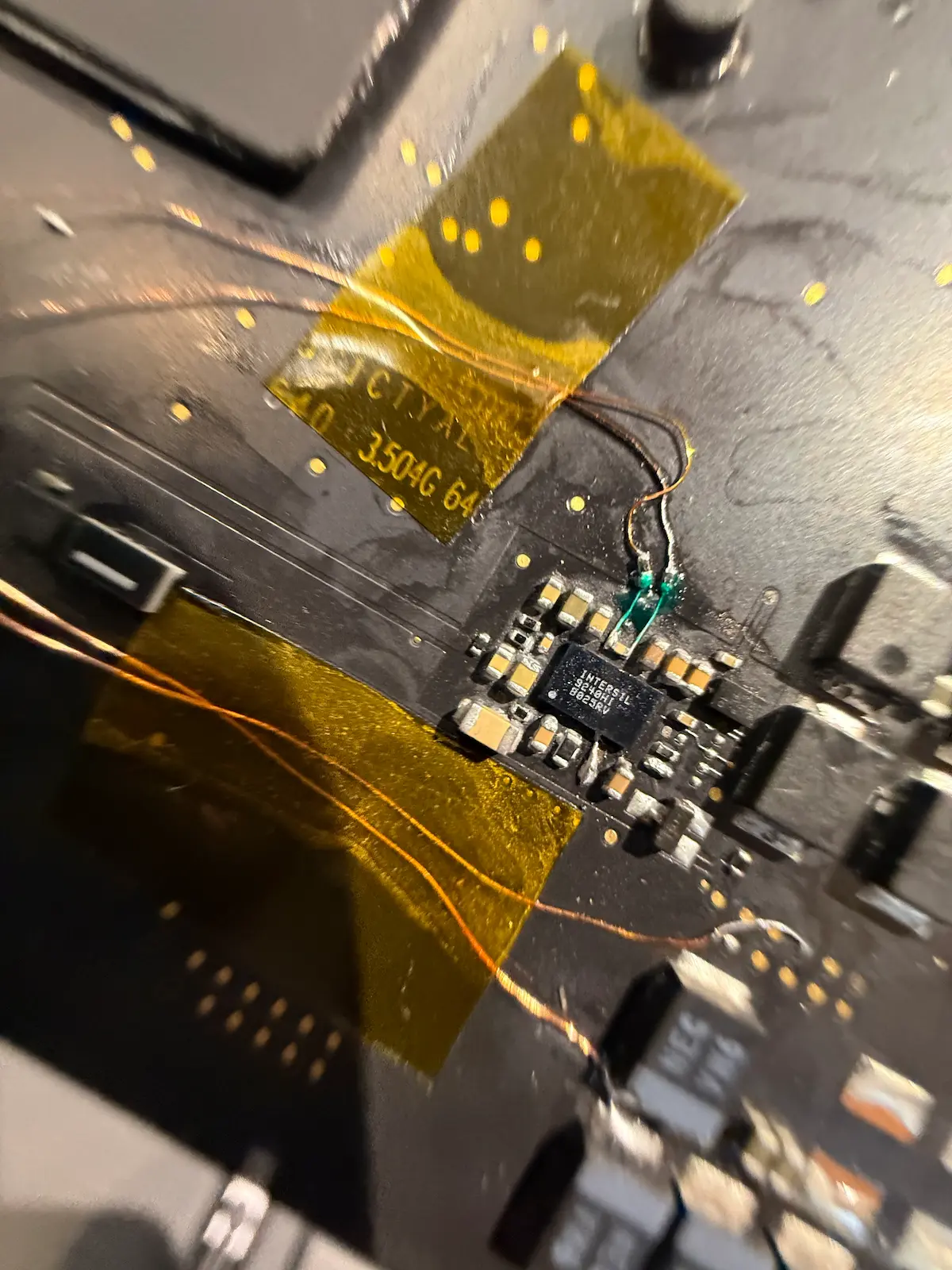

以顯微鏡逐點檢視板上線路與元件，量測充電路徑各節點。
而看到這條飛線的當下，對金日鑫的工程師來說，看到的不只是一個故障，而是一份「前一手」留下的紀錄。那條飛線的位置、走向、接在哪兩點之間，本身就是線索。
它清楚地告訴我們：前一間判斷故障在開機路徑，於是沿著供電線接了跳線，把機器救活，但他們沒有往充電迴路追查下去，所以充電的問題，原封不動地留了下來。
能讀懂這份線索，靠的不是運氣，而是對整片主機板電路架構的理解——知道每一條路徑的走向、知道開機與充電如何分流、知道前一手「為什麼這樣接、又漏了什麼」。這就像一位醫師看懂另一位醫師的病歷，一眼判斷出前一段療程做了什麼、缺了什麼。
找出真正的故障點，是專業；在別人動過手之後，還能還原整段判讀邏輯，是經驗。這個案例真正展現的，是後者。
那條飛線，對工程師而言是一份「線索」。它揭露了前一手判斷在開機路、卻漏掉充電路。讀懂別人動過的主機板、還原整段判讀邏輯——靠的是對電路架構的理解，不是運氣。
🔍 點擊放大

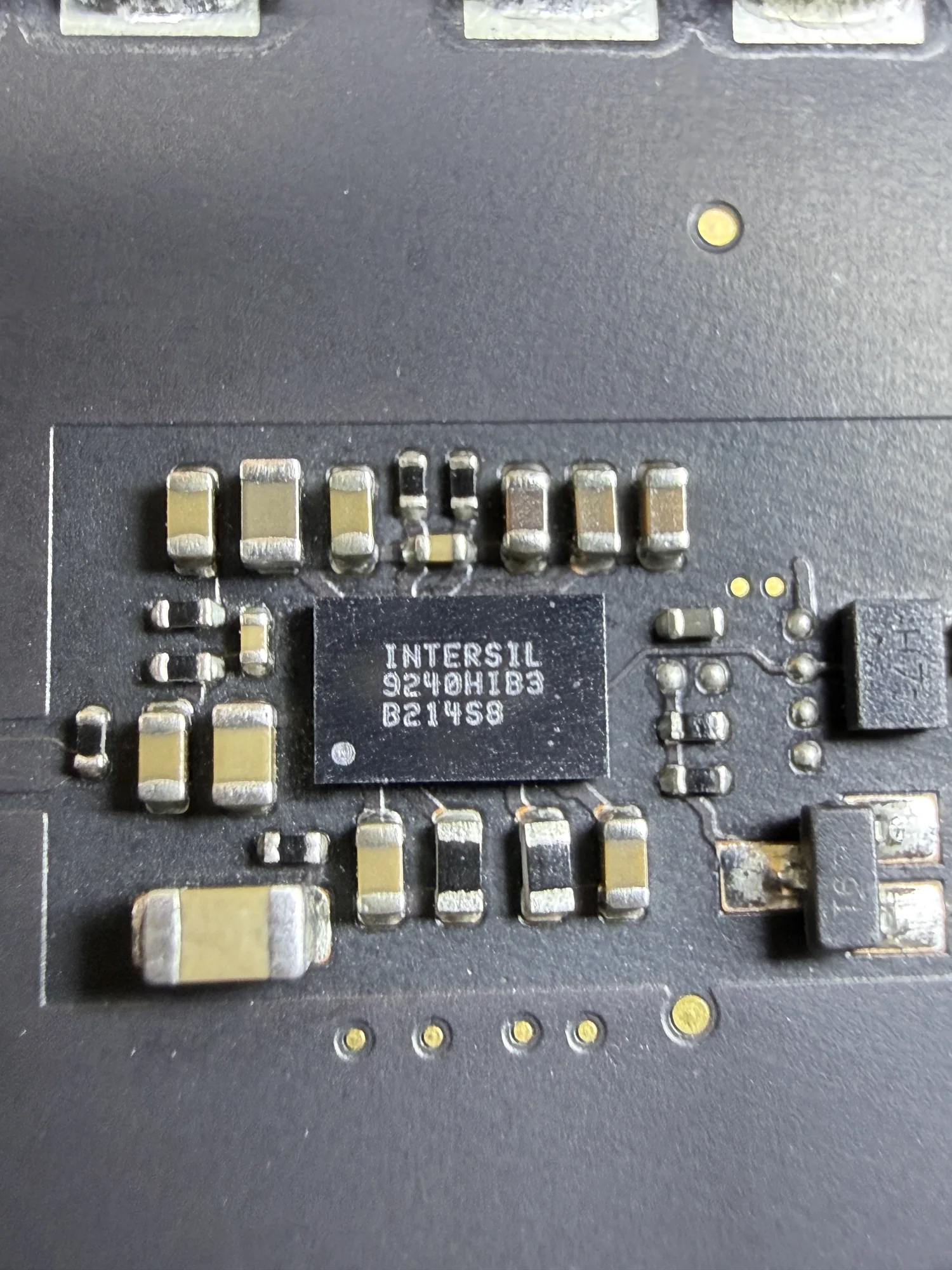

顯微鏡下的 Intersil 9240HIB3（即 ISL9240HI）充電控制晶片本體，周圍密布輸入／輸出感測的 SMD 元件。這顆晶片就是充電與供電路徑的「大腦」——讀懂它與周邊的接線，才能判斷前一手漏掉了哪一段。
充電與供電：主機板上的兩條路
Intersil（現屬 Renesas）ISL9240HI（常印作 9240HI 或 9240H1）是一款高效率的降壓-升壓（Buck-Boost）窄 VDC 電池充電控制器，具備 SMBus 介面與 USB OTG 功能。它是 Apple MacBook Pro 此機型蘋果電腦的 A2442 主機板中極為關鍵的電源管理晶片。
核心控制晶片 ISL9240HI 位於圖紙正下方的 U5200，是整個充電與供電系統的「大腦」。透過左側的 CHGR_CSI_P / N 引腳監測輸入端電流（經由檢測電阻 R5220），並透過右側的 CHGR_CSO_P / N 監測輸出至電池的電流（經由檢測電阻 R5260）。它輸出的四組閘級驅動訊號（CHGR_GATE_G1 到 G4）直接控制中央的開關管。
⟶ 電池隔離與電流檢測（右側 Q5265 閘極由 CHGR_BGATE 控制）
⟶ 電池端 PPVBAT_AON
傳統充電架構中，系統主電壓直接等於電池電壓。當電池完全過放（0V）時，系統必須等電池充到基本電壓才能開機。NVDC 架構將 PPBUS_AON 與 PPVBAT_AON 分離：當電池沒電或損壞時，U5200 會將 PPBUS_AON 鉗制在一個穩定的「窄區間」（最低運作電壓約 11V–12V），插電瞬間系統就能立刻開機運作，剩餘的功率再分給電池充電。
U5200 左下方的 G5 (SDA) 與 H5 (SCL) 引腳，連接至訊號線 I2C_SMC_PWR_1V8_SDA 與 I2C_SMC_PWR_1V8_SCL。這是晶片與主機板上 SMC（系統管理控制器）或 M 系列晶片架構內 PMU 通訊的管道（底層協議與 SMBus 相容）。主控端透過這條線路向 U5200 下達指令，例如設定充電電流限制、讀取電壓／電流數據、獲取晶片保護狀態。
🔍 點擊放大看引腳

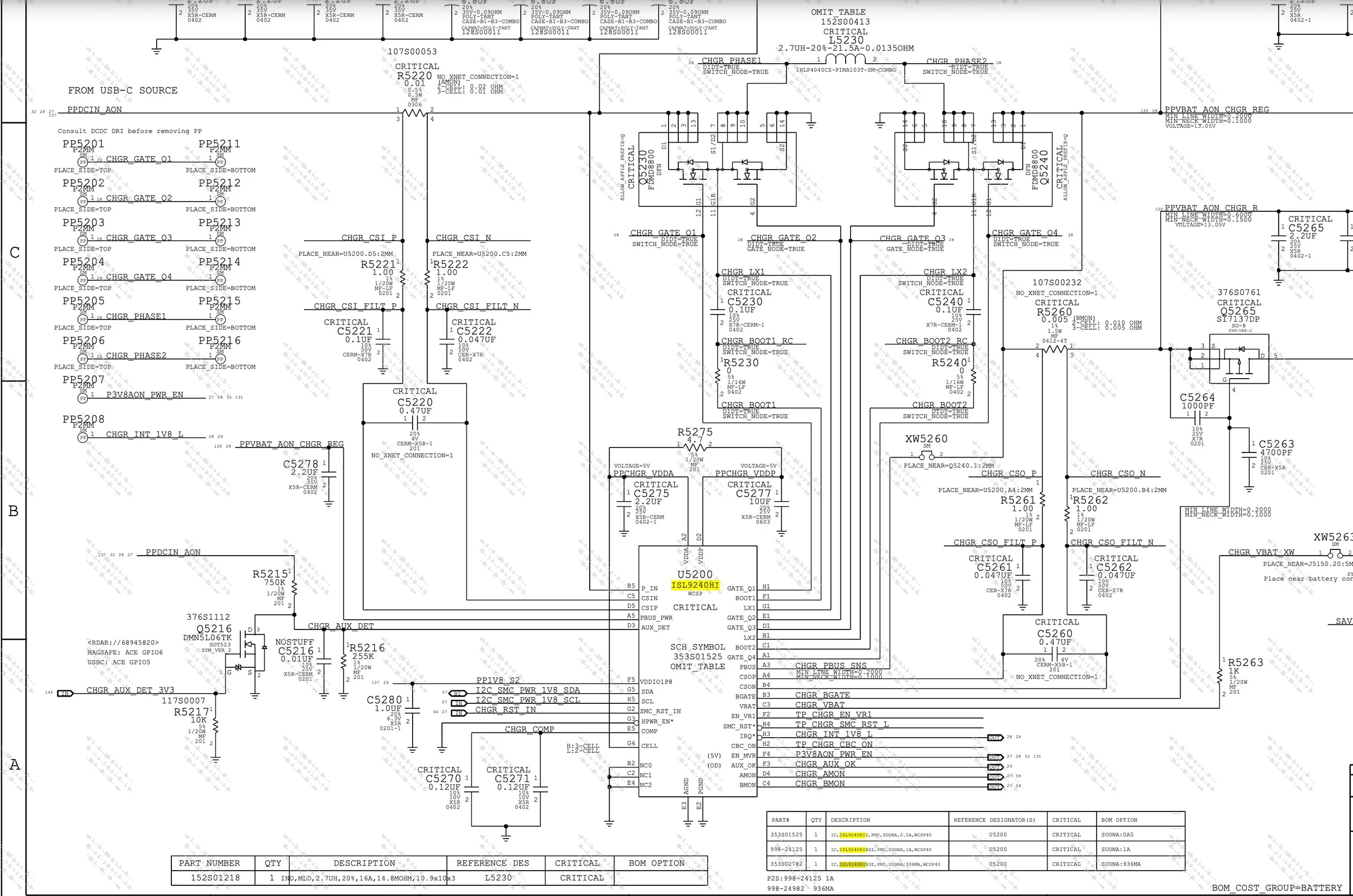

820-02098-A 的完整充電架構原理圖。核心是中央偏下、標示為 U5200（ISL9240HI） 的充電控制晶片——左側 CHGR_CSI 監測輸入電流、右側 CHGR_CSO 監測輸出至電池電流，四組 GATE 訊號控制 Q5230／Q5240 雙 H 橋，經 L5230 電感完成升降壓。原圖文字密，點擊可放大檢視引腳。
▸ 互動模擬：親手切換輸入電壓與電池狀態
下面這個小工具，讓你親手調整 USB-C 輸入與電池狀態，觀察 U5200 如何在 Buck／Boost／NVDC 之間切換——這正是「能開機卻不充電」在電路上成立的根本機制。
ISL9240HI 系統供電與充電架構模擬
(PPDCIN)
(H橋與電感)
(PPBUS_AON)
(PPVBAT)
🔍 點擊放大

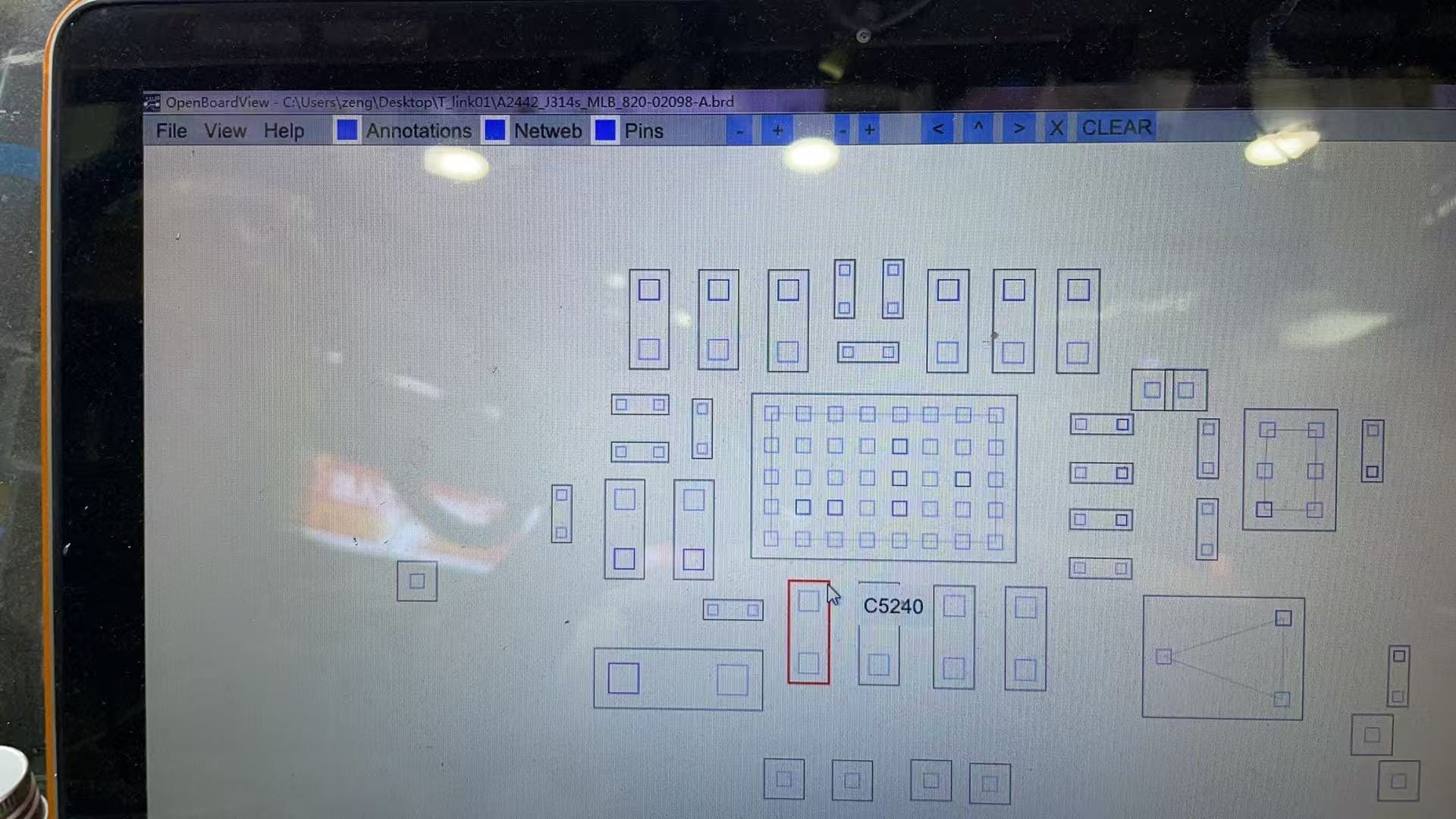

循上方原理圖的充電路徑往下追查，在實體主機板上定位出的真正故障處——充電控制 IC（C5240）。這才是「電池不充電」的源頭，也是「根因」的視覺證據。
真正的原因：飛線接的是「開機」，不是「充電」
能開機 ≠ 修好了。開機與充電，是主機板上兩條不同的路徑。前一間用飛線接通了開機路，卻沒有處理充電路——修好的是症狀，不是病因。
要把這件事講清楚，得先說明一個觀念：在主機板上，「開機」和「為電池充電」走的是兩套不同的迴路。機器能不能開機，取決於供電路徑是否正常——當電源接上，系統便能從這條路取得電力運作。但「把電充進電池」是另一回事，它走的是獨立的充電迴路，由充電控制相關的元件與線路負責。這兩條路，可以一條正常、一條故障，互不相干。
回到飛線。前一間的判斷是「機器不開機」，於是他們處理了開機這條路——以跳線繞過受損處、重新接通，讓機器活了過來。這個手法本身沒有錯，飛線是板級維修常見且合理的做法。問題不在於「用了飛線」，而在於這條飛線接通的是哪一條路。
它接通的是開機路，不是充電路。所以機器會開，電池卻依舊充不進電——那個沒被處理的病因，客戶其實一直帶在身上，就明擺在那顆怎麼充都充不進電的電池上。金日鑫循著充電路徑往下追，最終定位到真正的故障：充電控制 IC（C5240）。這，才是讓電池無法充電的根本原因，也是前一次處理始終沒有碰觸到的地方。
說到這裡，必須誠實地補充一件事——這個案例裡，確實有「幸運」的成分。但幸運的不是這位客戶遇到了金日鑫，而是：這片主機板，在經歷了自行拆解、又經過前一次的處理之後，核心元件與線路還沒有被破壞到無法挽回的程度。板級維修的現實是，每一次不當的拆解、每一次沒對準病因的處理，都可能讓原本可修的故障，變成不可逆的損壞。多一次熱風、多一次施力、多一條接錯的線，板子就可能再也救不回來。這位客戶的主機板，剛好還停在「能救」的那條線之內。
真正幸運的，是這片主機板還在「救得回來」的範圍內。自行拆解與不當處理，每一步都可能把可修的故障變成不可逆的損壞——下一片板子，未必這麼幸運。尤其這台是 64GB 特規記憶體機種，硬體規格難以替代，能救回原板更顯珍貴。
修復：針對 MacBook Pro 換電池不充電 處理迴路本身
確認根因後，工程師針對充電控制 IC（C5240）進行正規處理——還原充電路徑、更換或修復受損元件，焊接乾淨、走線到位。和第一間最大的不同在於：這次處理的，是充電迴路本身，而不是繞過某一段、讓機器先能用。把真正壞掉的地方修好，充電才有可能恢復。
🔍 點擊放大

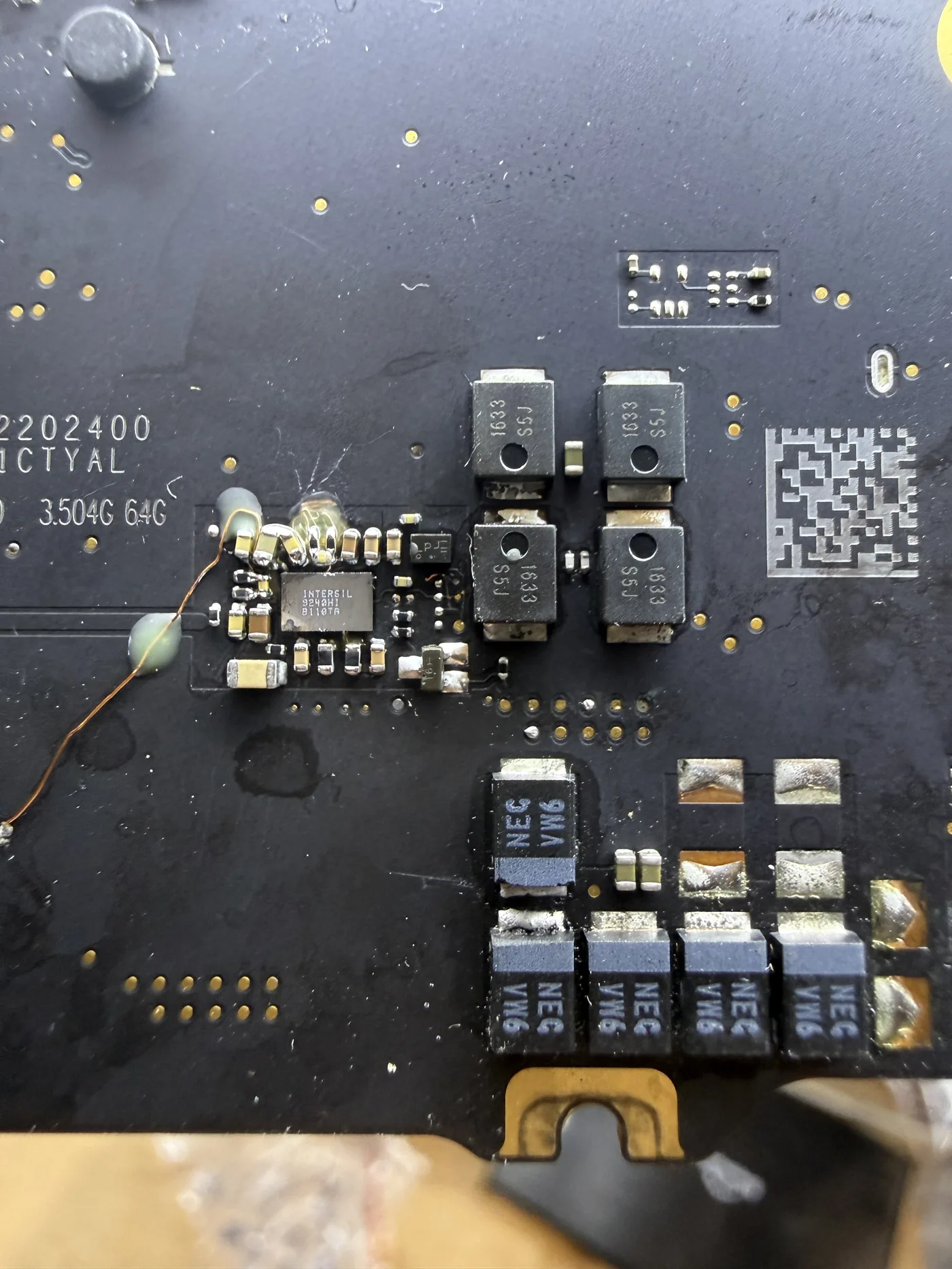

充電路徑修復完成、焊點乾淨。主機板上可見 640 3.504G 64G 的規格標示——這正是本機能夠發揮 M1 Max 完全實力的特規晶片記憶體證明。與照片 A 對照，可見兩種處理思路的差異：before／after 的並置，是最強的視覺信任訊號。
修復後驗證：讓數據說話

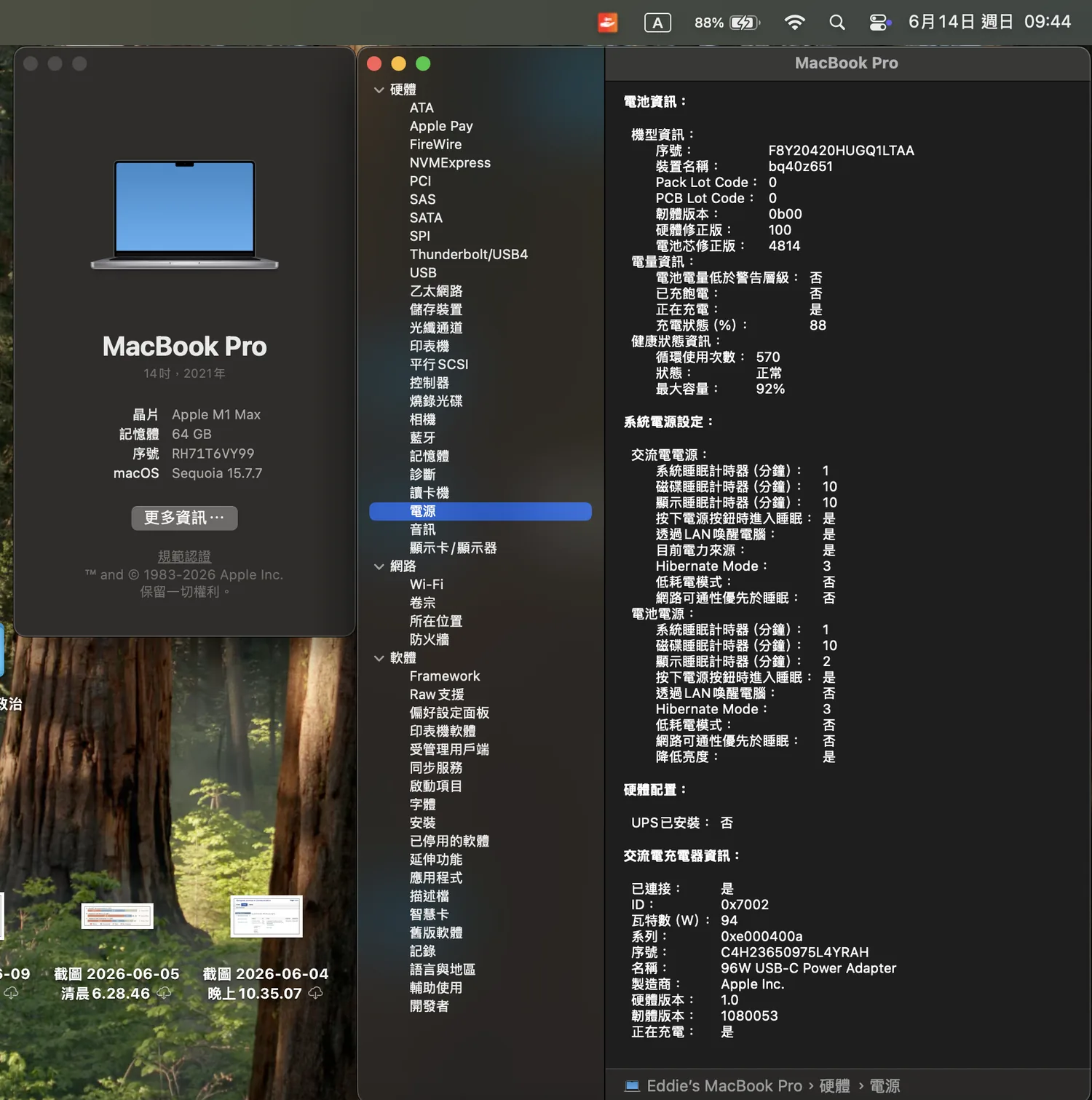

修好不等於結案。金日鑫在交件前完成實測驗證：接上電源確認電池正常進入充電狀態，檢視電池健康度、充電電流、開機與斷電穩定度，確認充電功能完整恢復、機器在有電與無電下都能穩定運作。系統資訊一併確認這台為 M1 Max、64GB 統一記憶體的特規機種。
🔍 點擊放大

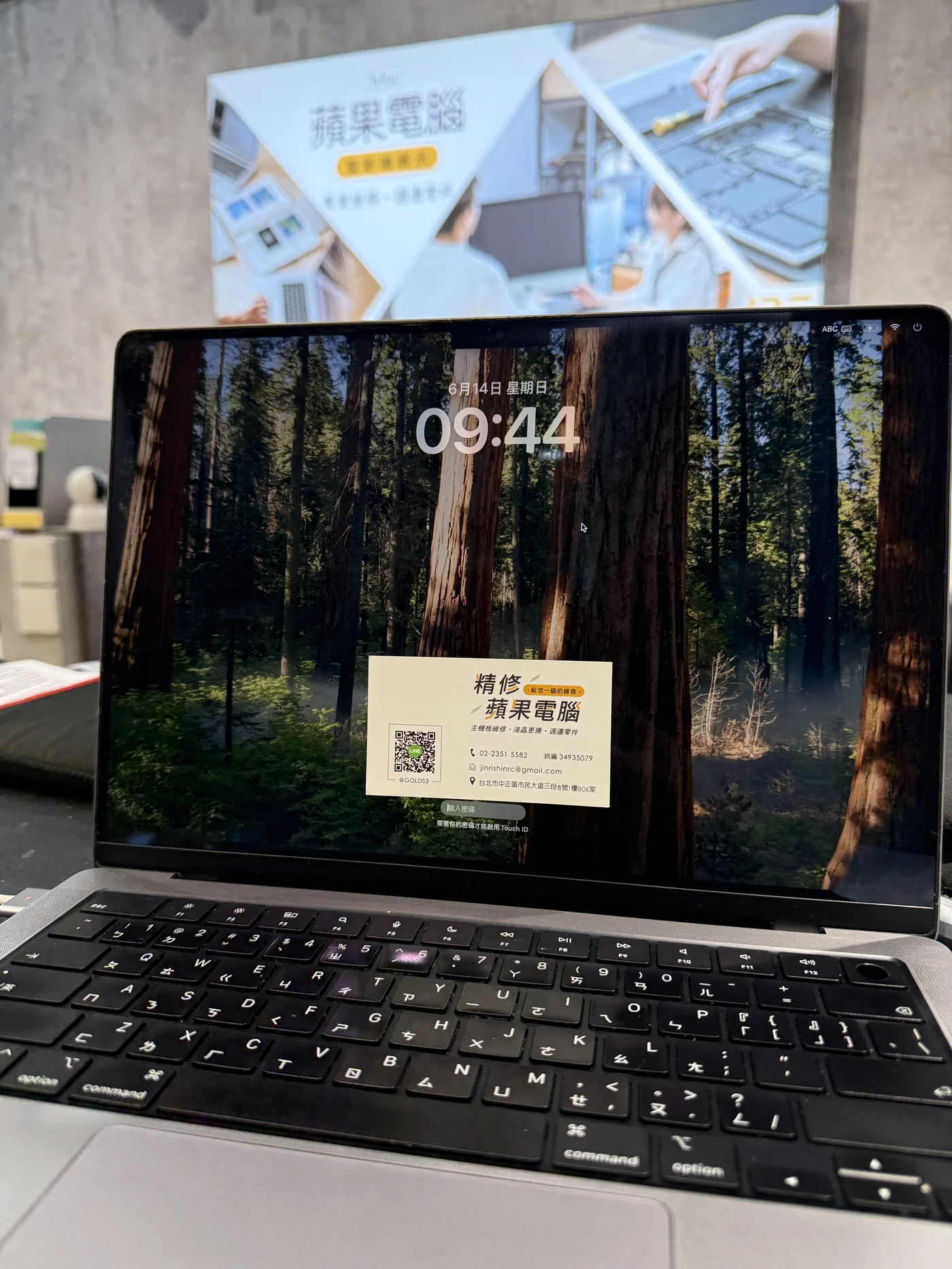

修復後成功開機、順利進入 macOS 登入畫面。基於資料隱私，全程由客戶現場親自確認與輸入密碼，工程師不索取開機密碼、不讀取任何資料——機器交還時，畫面、系統與充電狀態都已完整正常。

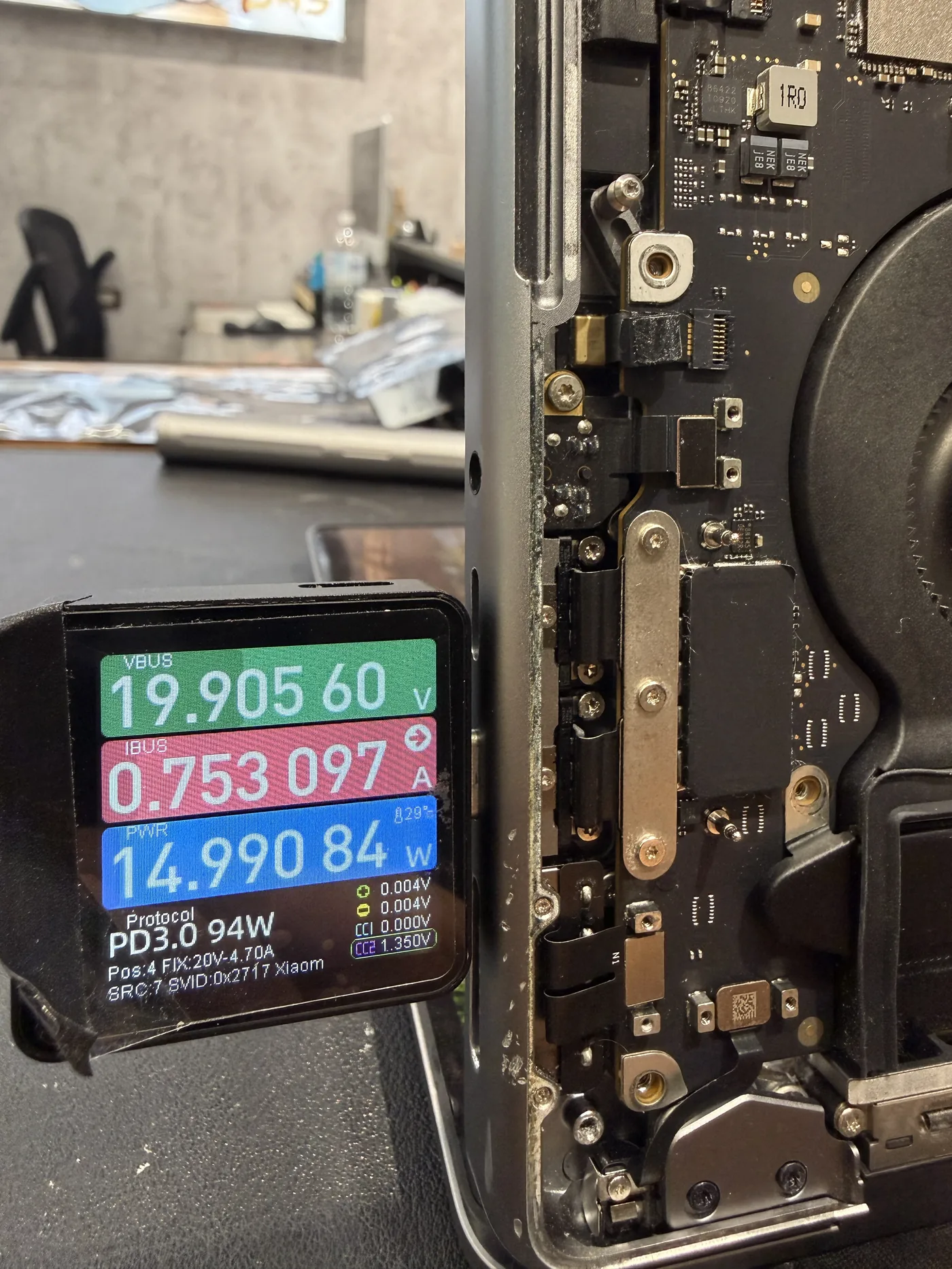

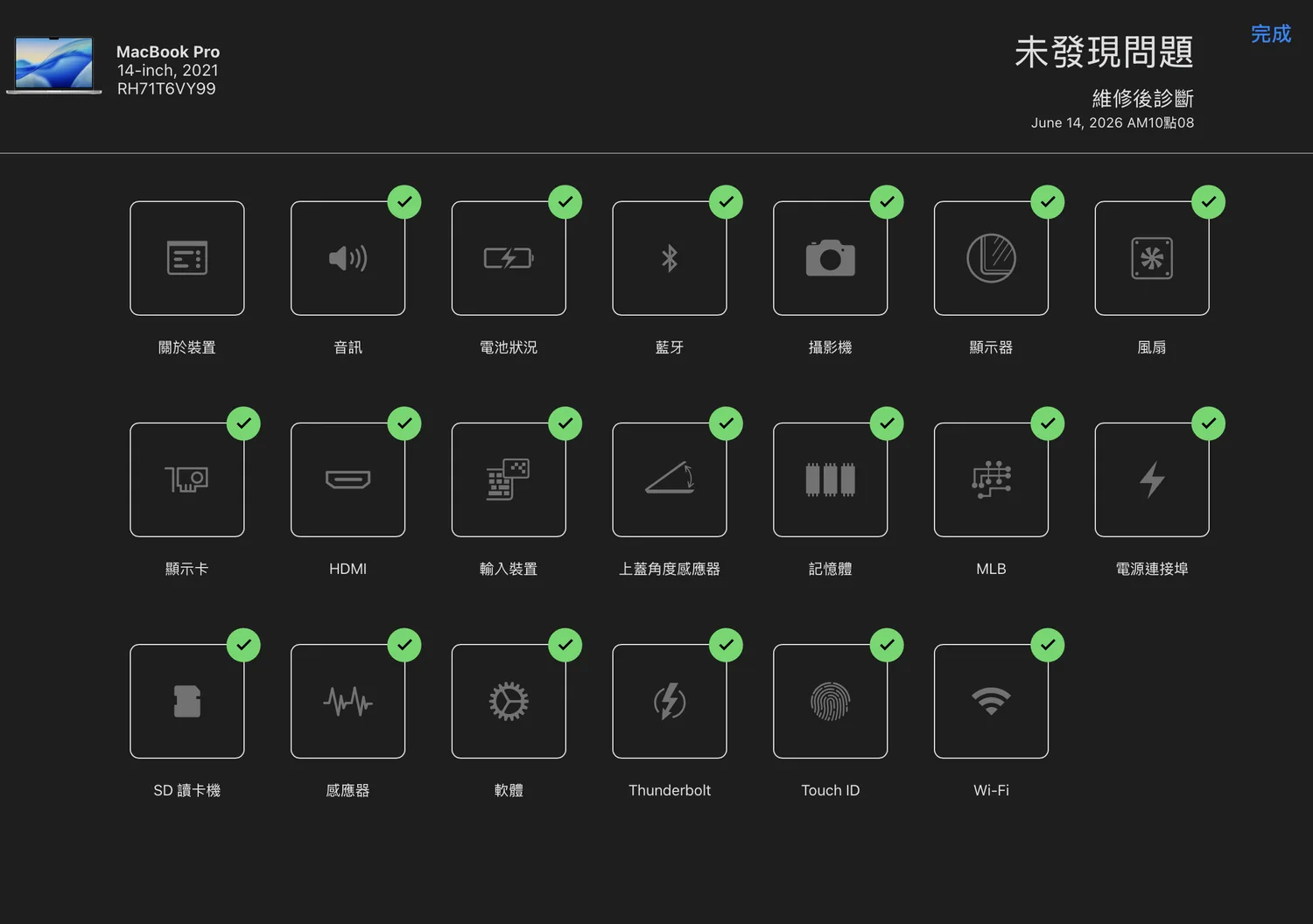

修復後實測，電池正常充電中、診斷全項目通過——這是整個案例的最終驗收。
這個案例，為什麼值得收錄為維修範例
從教學與技術的角度，這個案例同時涵蓋了三個值得記錄的重點。
「能開機」與「已修好」是兩件事，懂得區分供電路與充電路，才不會被表面現象誤導。
飛線是合理手法，但它「接哪一條路」決定了它解決的是症狀還是病因。判讀飛線，是讀懂前一手的關鍵。
從現象收斂範圍、顯微鏡檢視、逐點量測到定位故障元件，是一套可重複、可驗證的標準流程，而非「憑經驗猜」。
對同業與進階讀者而言，這個案例的價值，正在於把 MacBook Pro 換電池不充電 這件事的底層機制，從頭到尾講透。
給正在煩惱的你：三個提醒
- 一、自行拆換電池的風險，不只在電池本身。主機板鄰近的元件與排線都很脆弱，撬動舊電池時的施力，往往才是真正的風險來源。
- 二、「修好開機」不等於「修好」。機器會亮，只代表供電那條路通了，電池能不能充電，是另一條獨立的迴路。送修時，務必把「充電是否恢復」列為驗收條件，而不是只看畫面有沒有亮。
- 三、選維修，是在選「專科」還是「通用」。一般門市能處理的問題很廣，但板級、晶片級的充電路徑故障，需要顯微鏡下逐點量測與判讀的能力。當故障牽涉到主機板層級時，找具備板級維修能力的專科，能少走一段冤枉路——而且如同這個案例所提醒的，板子未必每次都還在「能救」的範圍內，及早找對人，本身就是在保護它。
常見問題 FAQ
Q1 自己換電池後電腦不開機，還救得回來嗎？
多數情況有機會。不開機常見原因是拆解時碰傷了主機板鄰近的元件或線路，這類故障在板級維修中可透過顯微鏡檢視與量測定位、修復。但能否救回，取決於損傷程度——越早送修、越少經過不當處理，可修復的機率越高。
Q2 為什麼電腦可以開機，電池卻不充電？
因為在主機板上，「開機（供電）」和「為電池充電」走的是兩條不同的迴路。供電路正常，機器就能開機，但若充電迴路上的元件或線路故障，電就充不進電池。兩者可以一條正常、一條故障，所以會出現「能開機卻不充電」的現象。
Q3 前一間已經用飛線（跳線）修過了，還能再修嗎？
通常可以。飛線是板級維修的正規手法，本身不影響後續修復。關鍵在於判讀這條飛線處理了哪一條路、又漏掉了什麼，再循真正的故障路徑往下修。重點是找到尚未被處理的病因，而不是重做一次。
Q4 板級／晶片級維修和一般維修差在哪裡？
一般維修多以模組更換為主，板級／晶片級維修則深入到主機板上的線路與單顆元件，透過顯微鏡檢視、逐點量測，定位並修復板上的故障點。當問題出在主機板層級（例如充電路徑故障）時，需要的是後者的診斷與處理能力。
Q5 維修的費用怎麼計算？
金日鑫採「先檢測報價，同意後才維修」。我們會先檢測、判讀故障並提供報價，經您確認同意後，才會進行維修。讓您在動工前就清楚知道費用與處理方式。
